Quadro elettrico Incartonatrice per il mercato australiano

Normativa AS/NZS 3000

In questa realizzazione abbiamo progettato e realizzato il quadro elettrico di una incartonatrice destinata al mercato australiano, sviluppato interamente secondo lo standard AS/NZS 3000 e i relativi supporting standards.

Progettare per l’Australia non significa semplicemente tradurre un quadro CE: cambiano le tensioni di riferimento, le colorazioni dei conduttori e le marcature richieste.

Dati di targa del quadro

• alimentazione 415V – 50 Hz – 3 fasi + terra, senza neutro
• corrente nominale 60 A – potenza nominale 30 kW
• potere di interruzione 10 kA
• grado di protezione IP54
• protezione differenziale 300 mA
• tensioni ausiliarie 24 Vdc

Colorazione dei conduttori

La differenza più evidente rispetto a un quadro CE riguarda l’identificazione dei cavi:

• Alimentazione Trifase L1: Rosso — L2: Bianco — L3: Blu
• Alimentazione 230V Monofase: L: Rosso — N: Nero
• Terra: giallo / verde

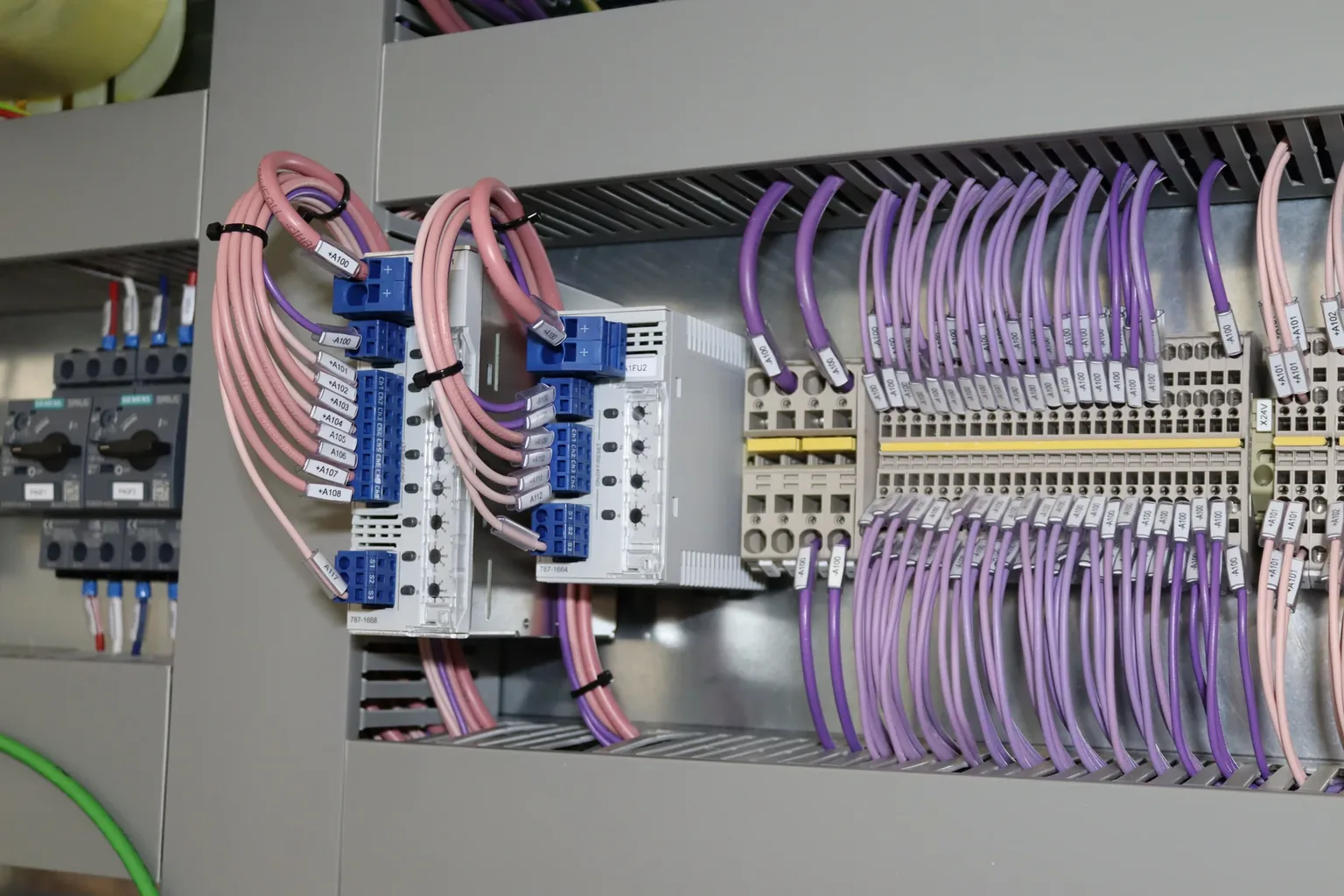

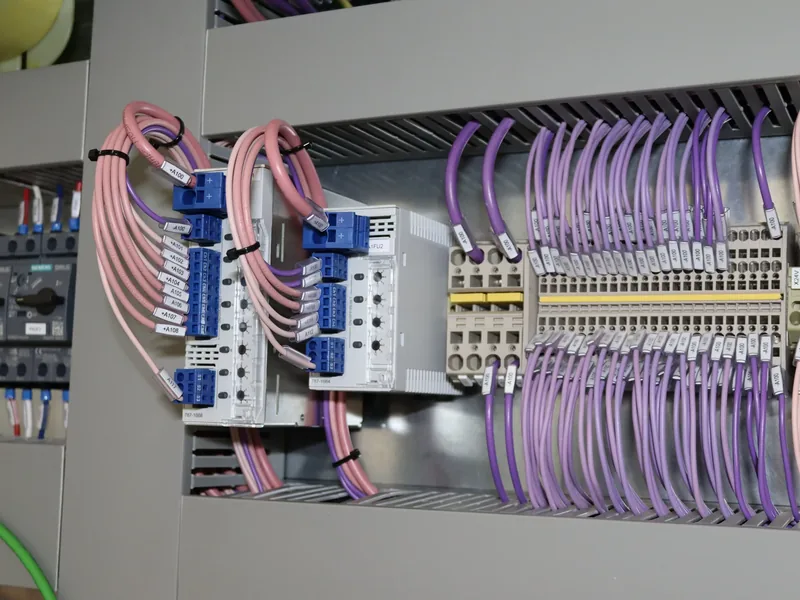

• 24V: rosa
• 0V: viola

Sviluppo dello schema elettrico

• schema realizzato con SPAC Automazione
• documentazione bilingue, in italiano e in inglese
• targhe e marcature interamente in lingua inglese
• distinta materiali coerente e allineata alle scelte impiantistiche

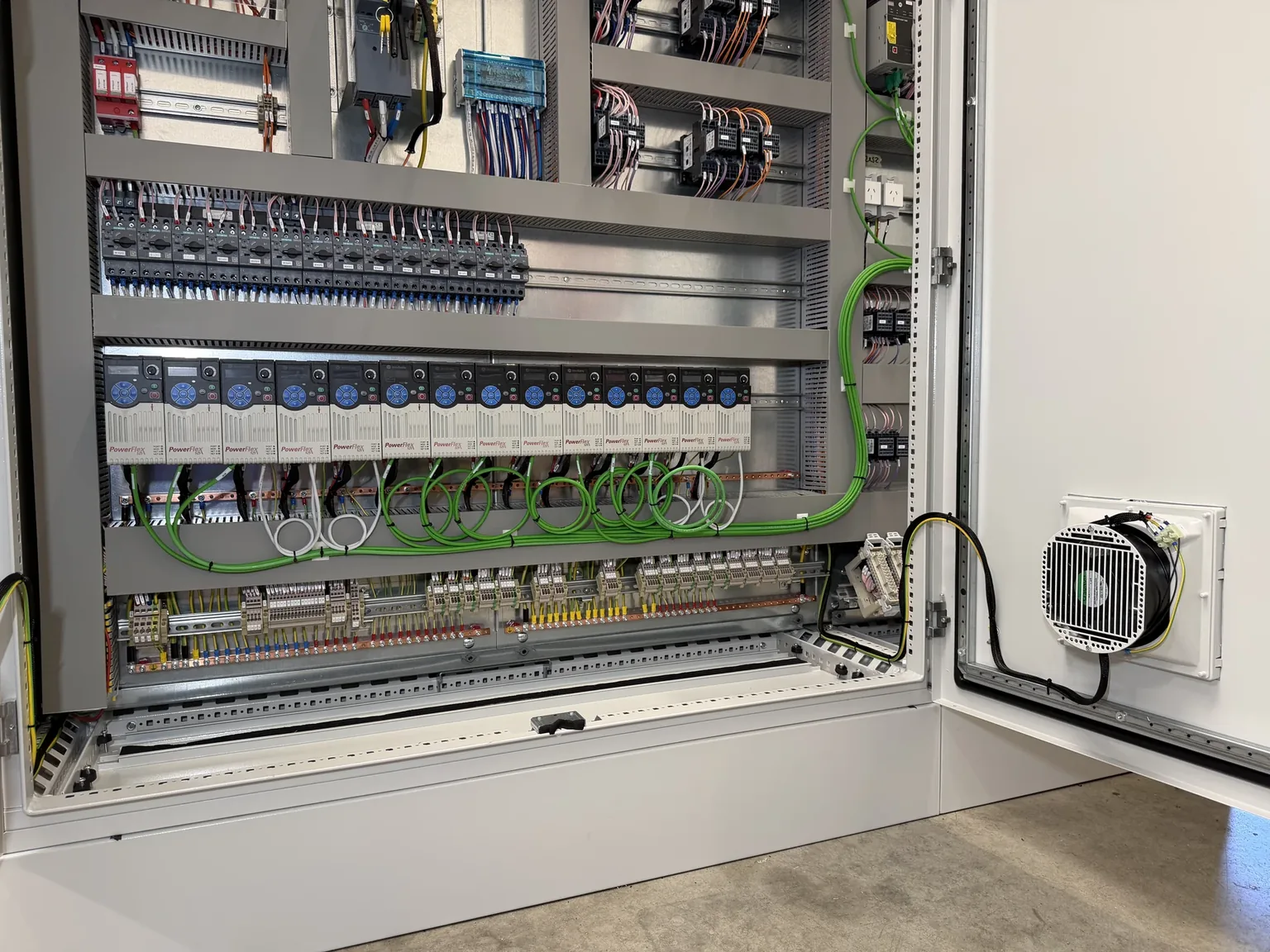

Componentistica

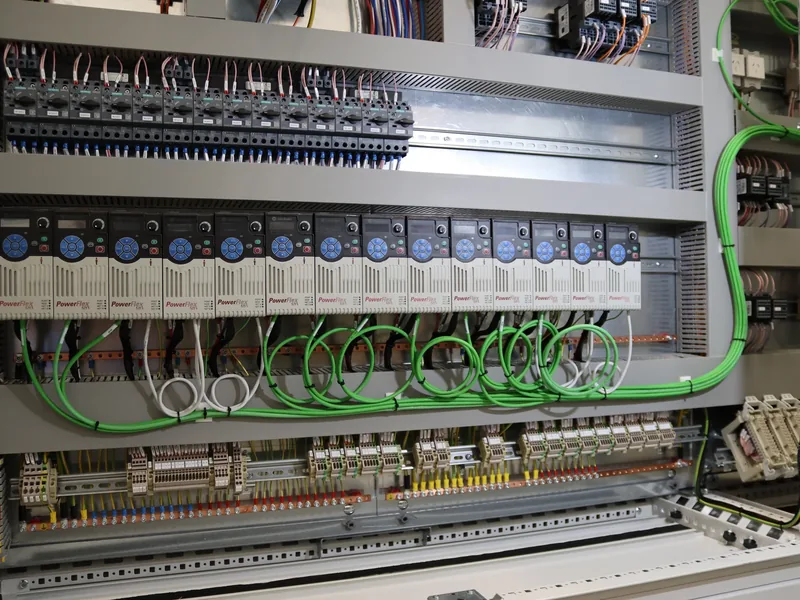

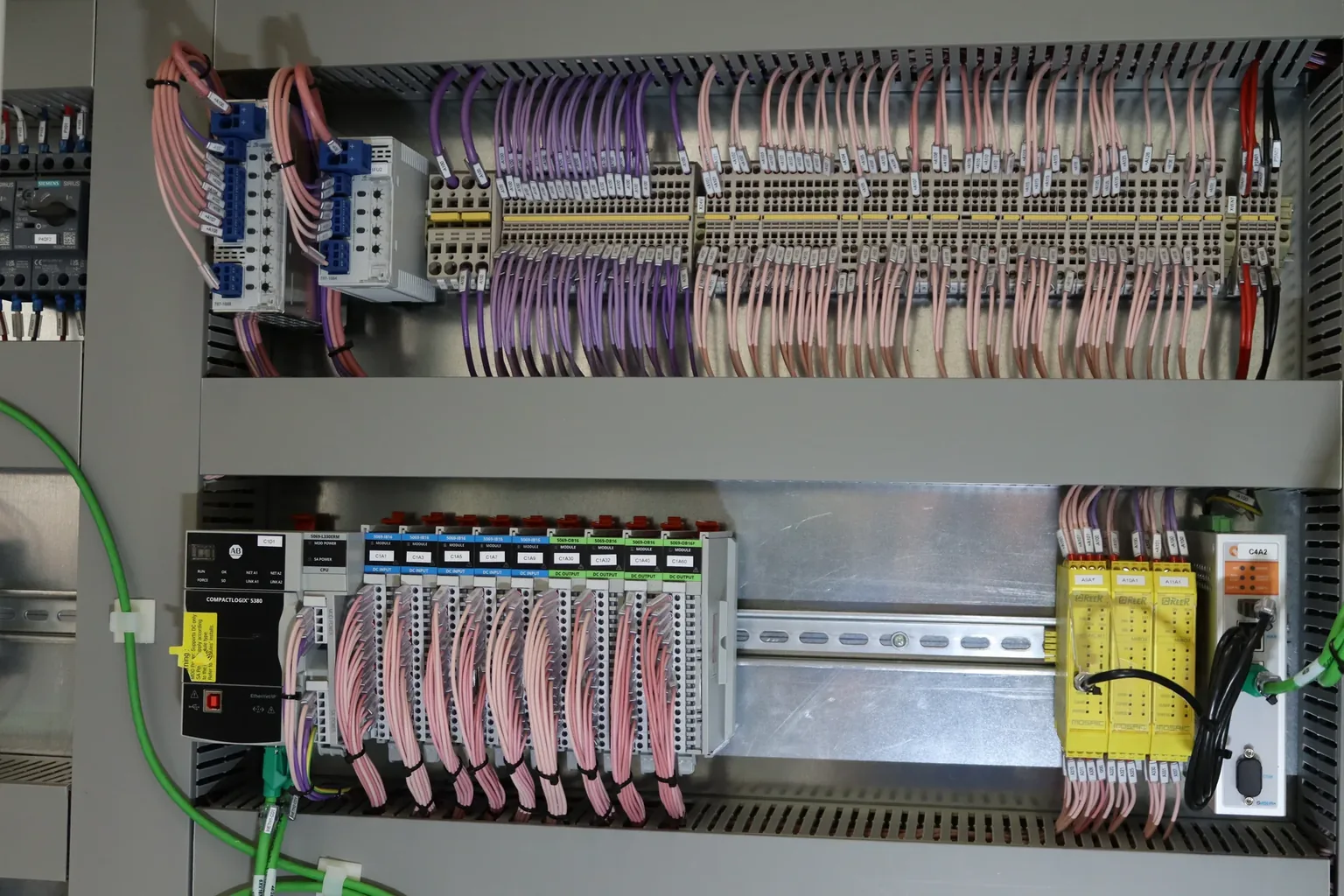

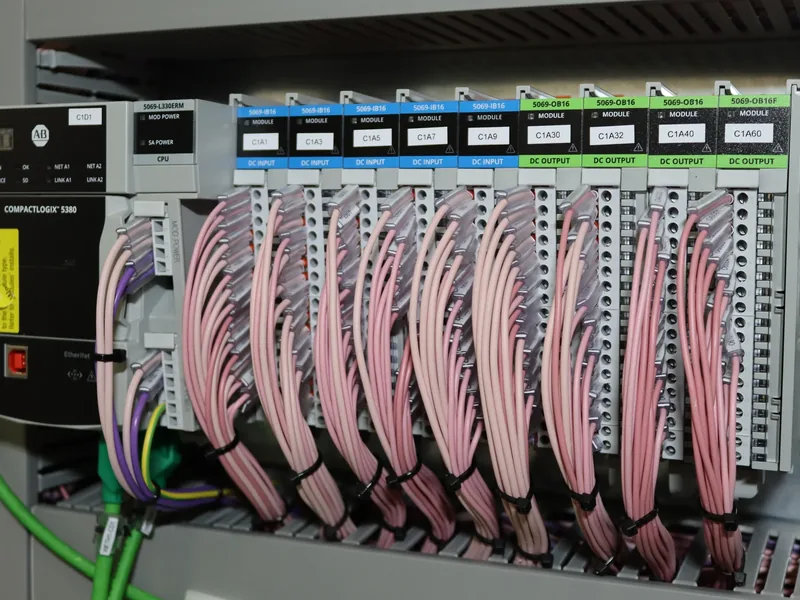

• PLC, servoazionamenti e inverter Rockwell Automation
• elettromeccanica e componenti di potenza Siemens
• carpenteria con piastra a inserimento laterale
• sezione minima 2,5 mmq per la potenza e 1 mmq per gli ausiliari

Il risultato

Gestire fin dallo schema tutte le specifiche richieste dalla normativa australiana ha permesso di:

• consegnare un quadro pronto per l’installazione nel paese di destinazione
• evitare rilavorazioni e ricablaggi in fase di collaudo
• fornire documentazione immediatamente leggibile per gli elettricisti locali
• semplificare installazione, avviamento e manutenzione in loco
