Revamping Centro di Lavoro a 4 Assi

Obiettivo dell'intervento

Per un nostro cliente operante nel settore dell’occhialeria, abbiamo eseguito il revamping elettrico di un centro di lavoro a 4 assi importato dalla Cina, con l’obiettivo di adeguare la macchina alle normative CE europee e garantire la massima sicurezza per l’operatore.

Messa a norma CE

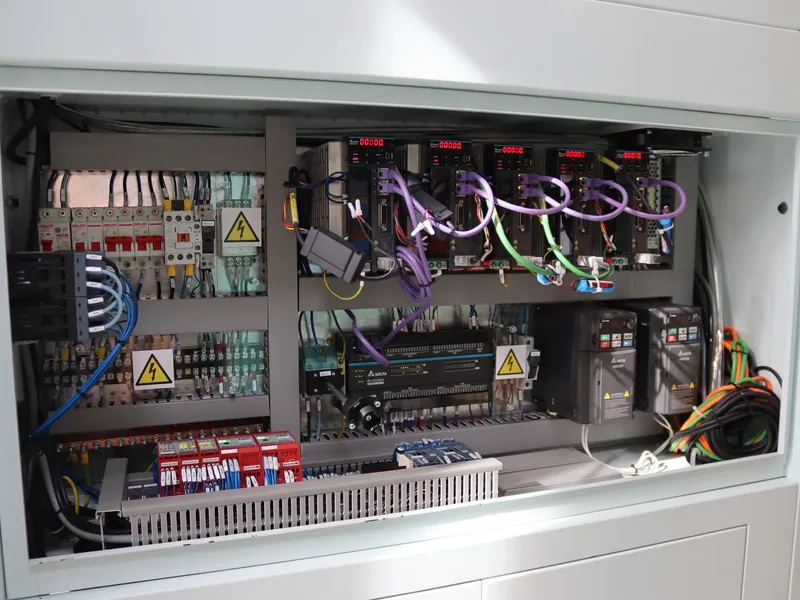

L’intervento ha avuto come finalità la messa in sicurezza della macchina secondo le direttive europee, attraverso l’integrazione di dispositivi di protezione, controllo e gestione, sia a livello hardware che software.

Sicurezza e protezioni

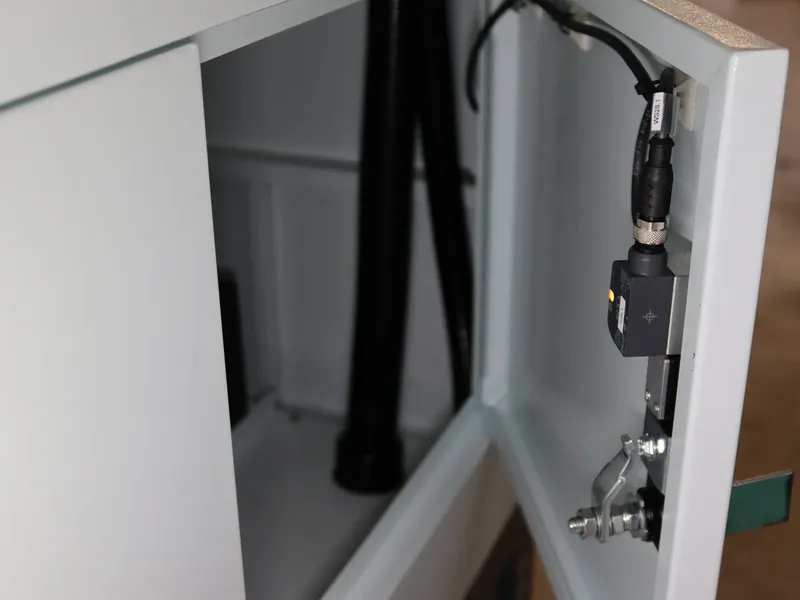

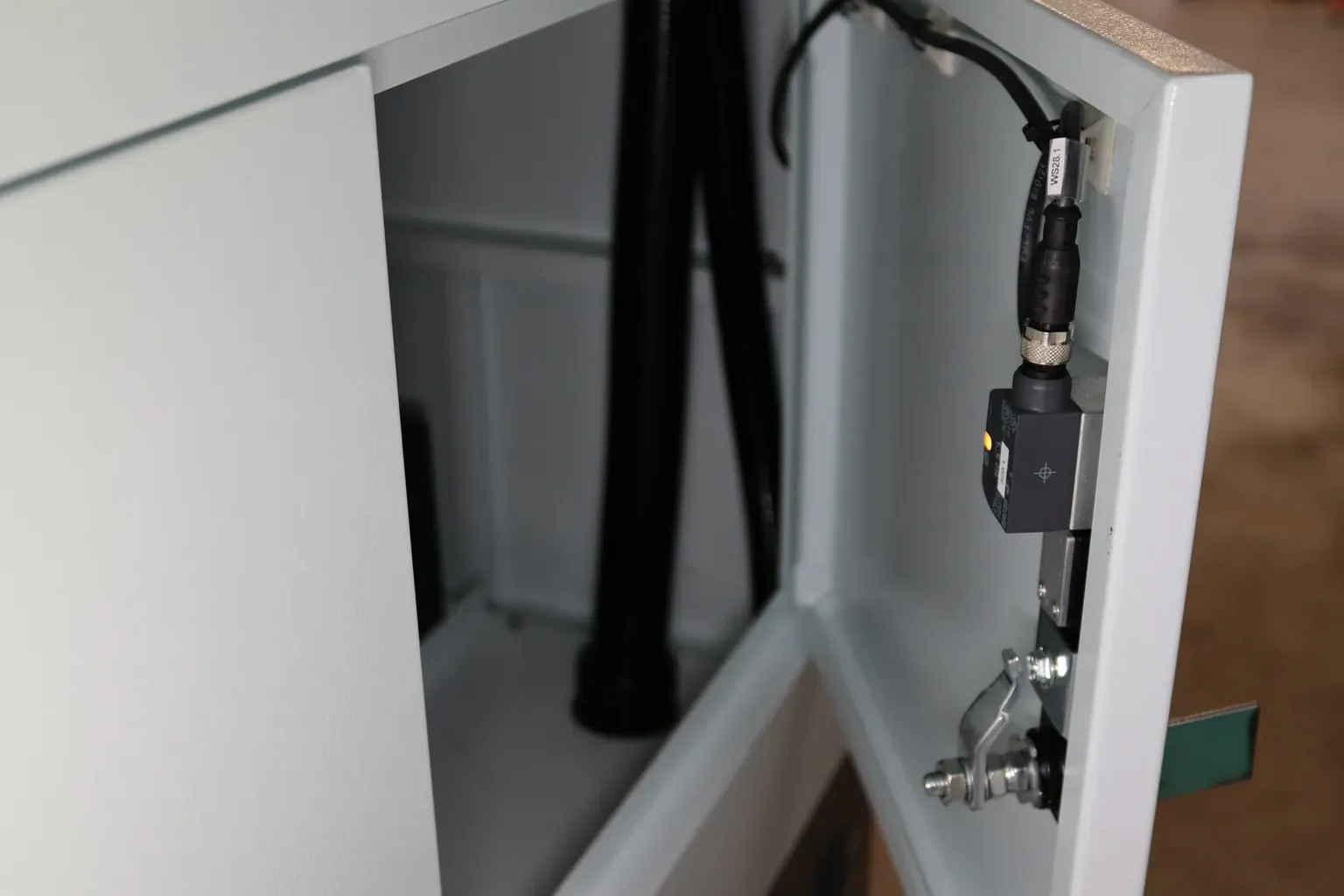

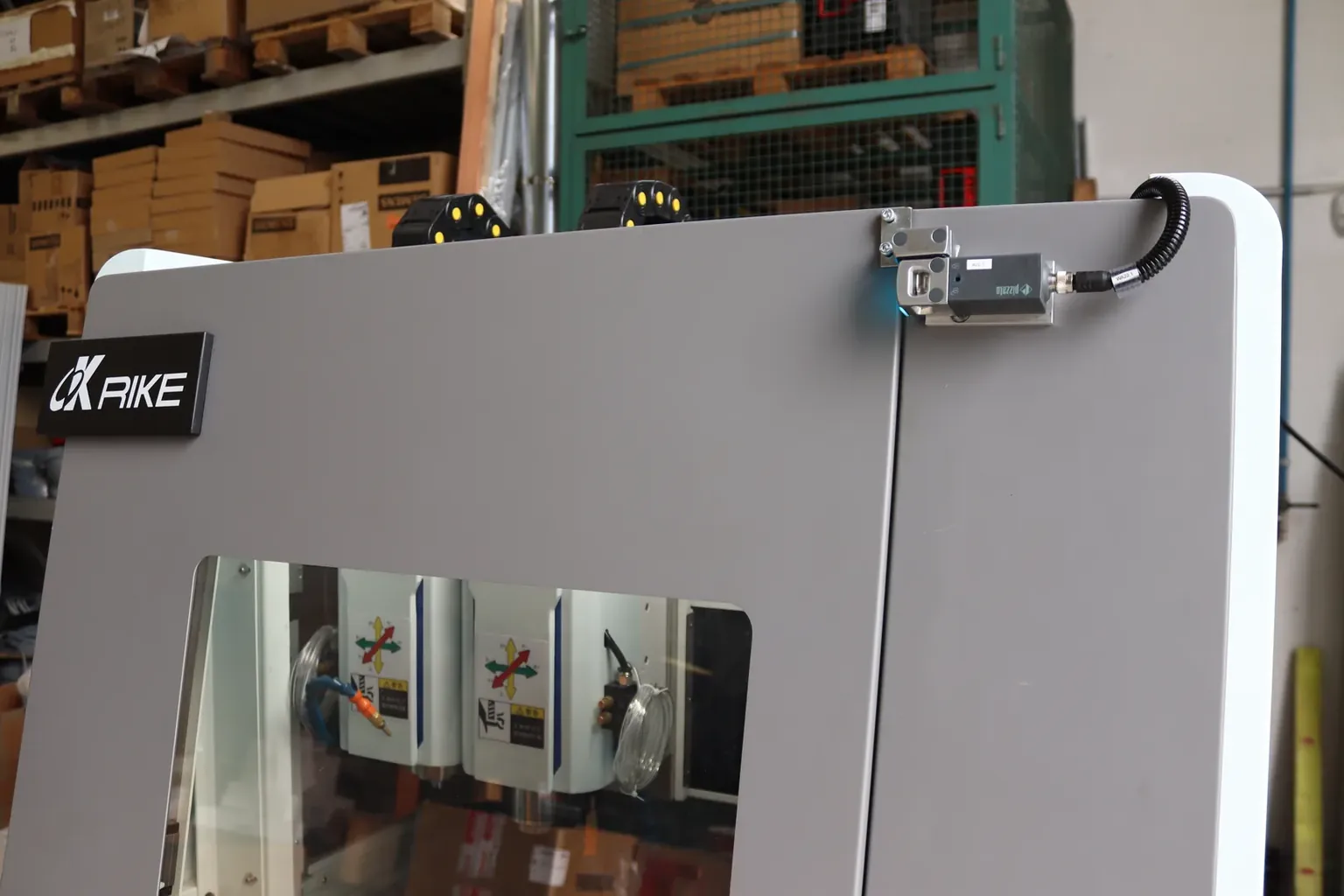

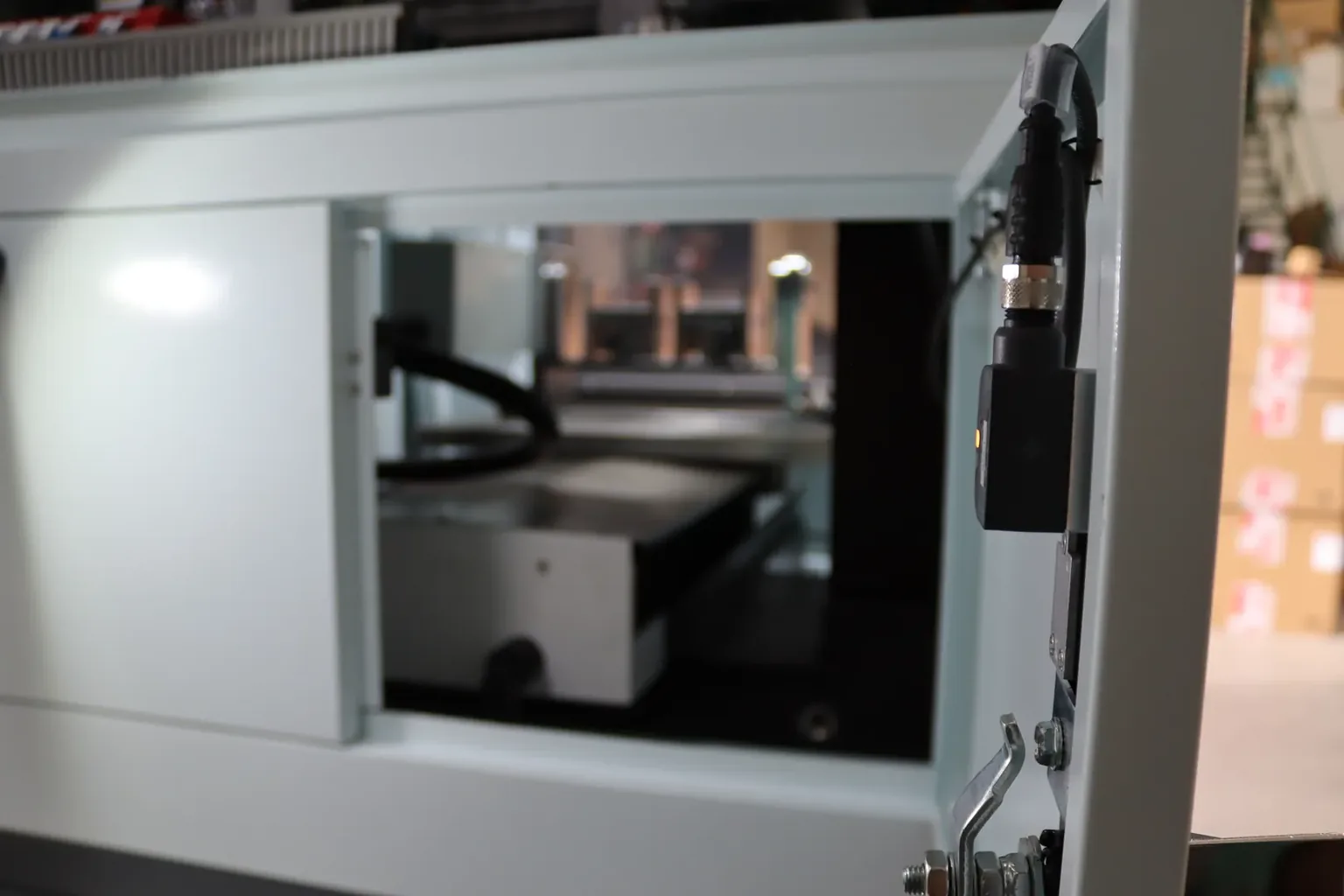

• sensori di sicurezza con tecnologia RFID per il controllo delle protezioni

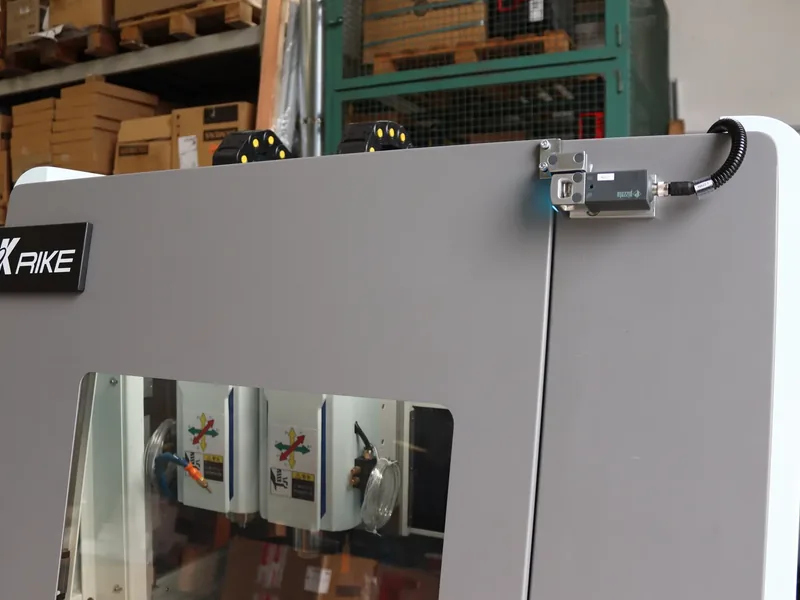

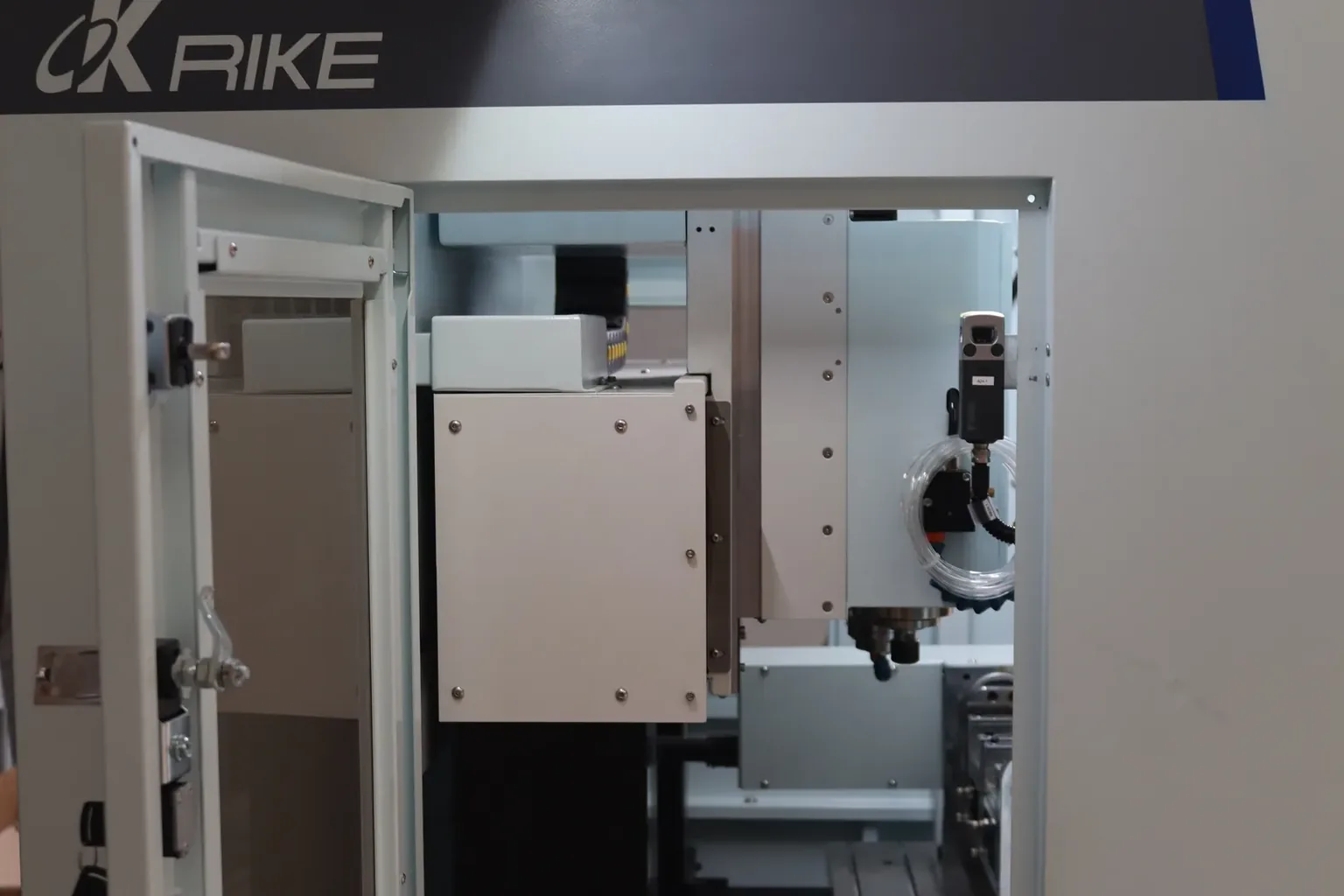

• elettroserrature per il bloccaggio delle porte di accesso

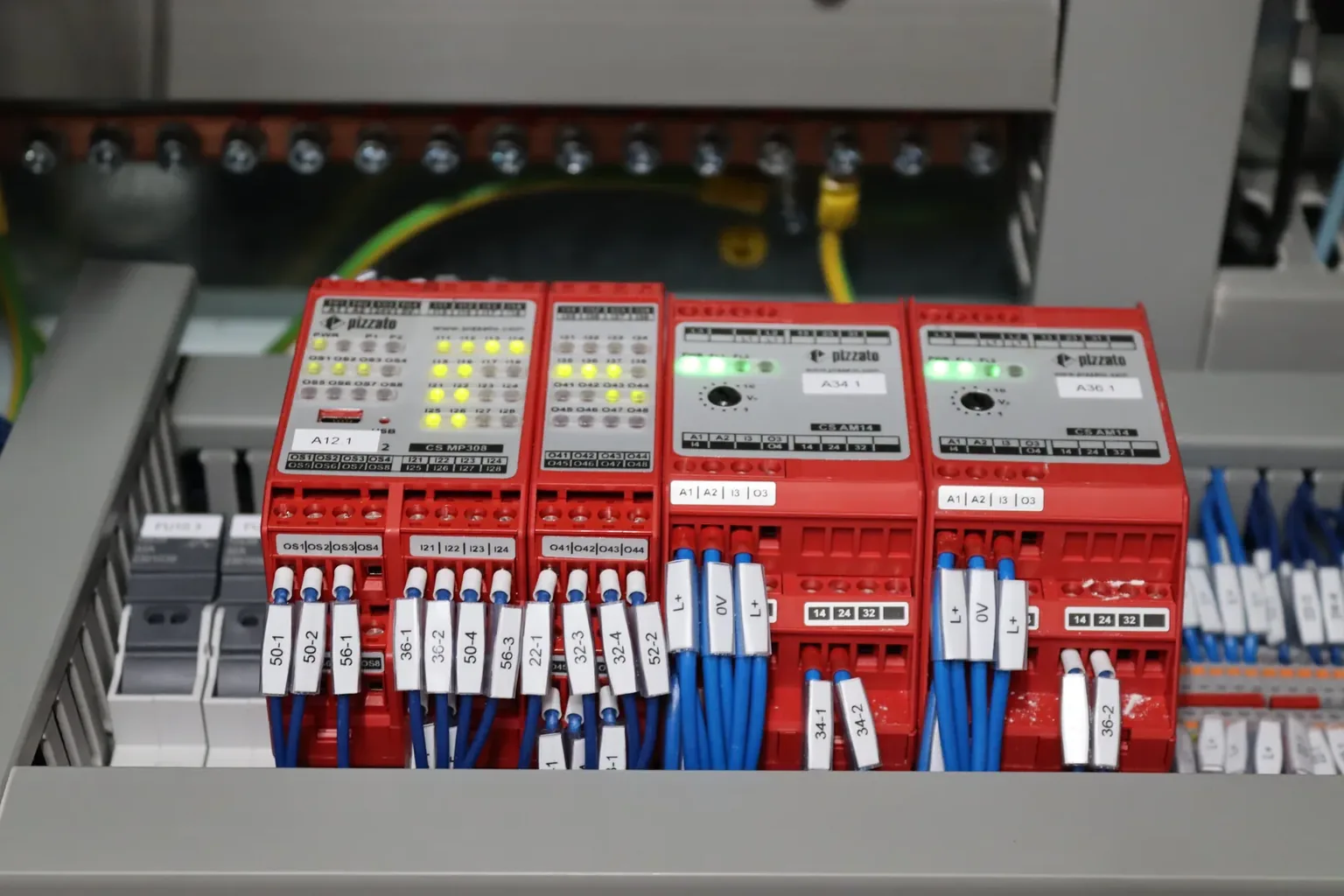

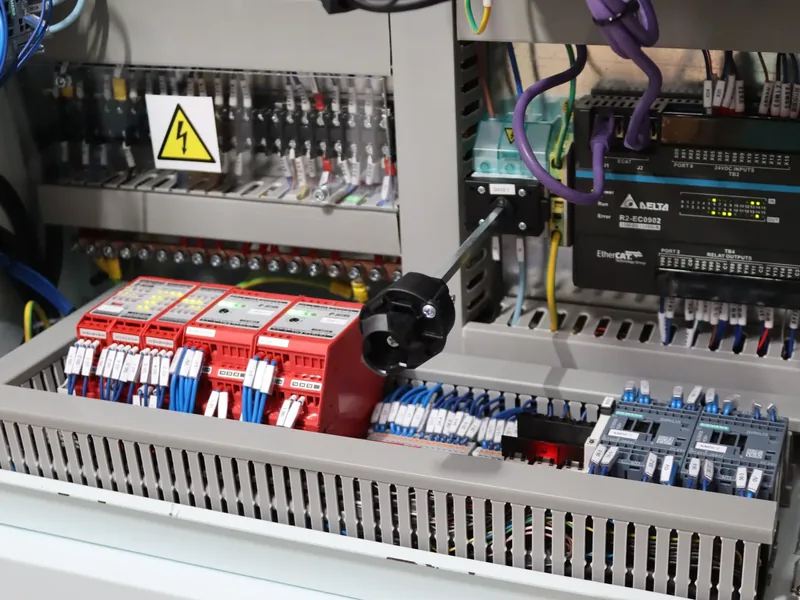

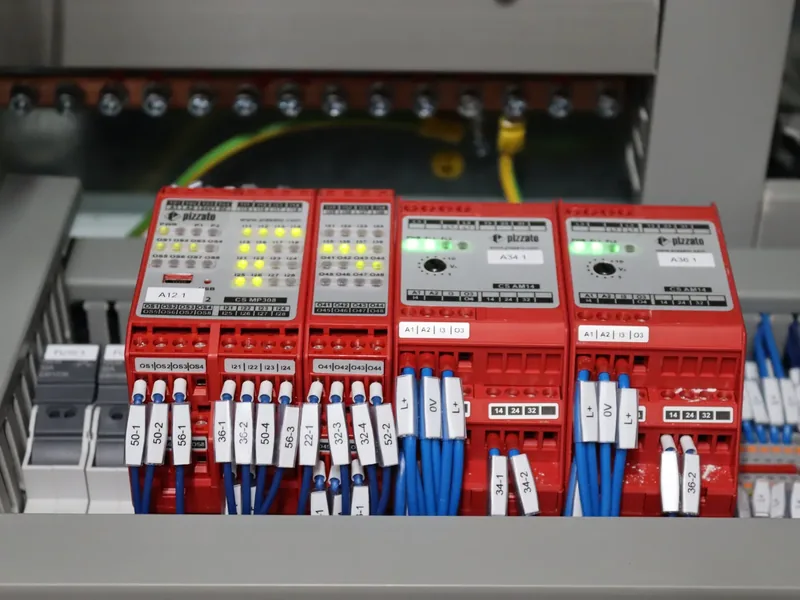

• due moduli controllo motore fermo, uno per ciascuna fresa

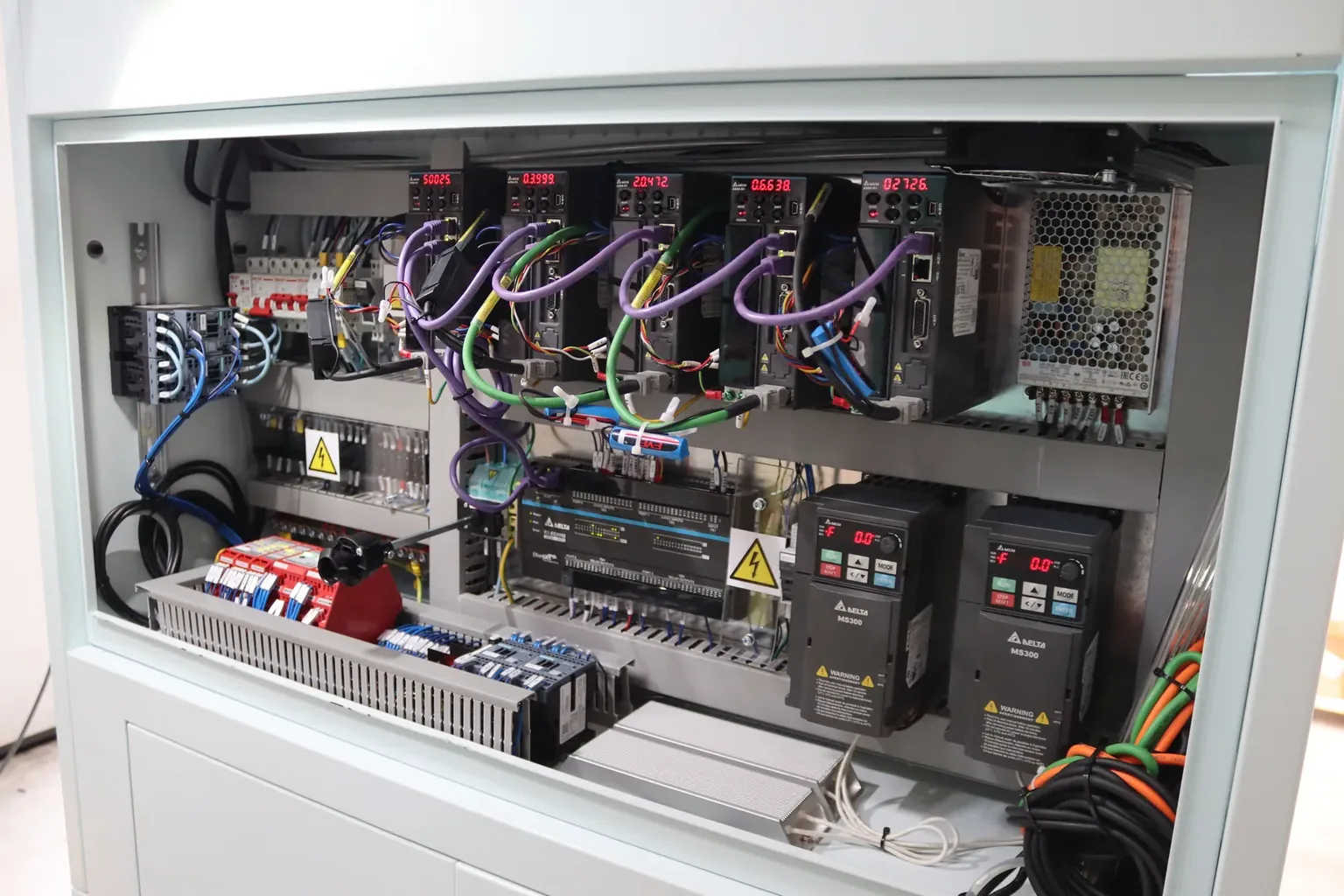

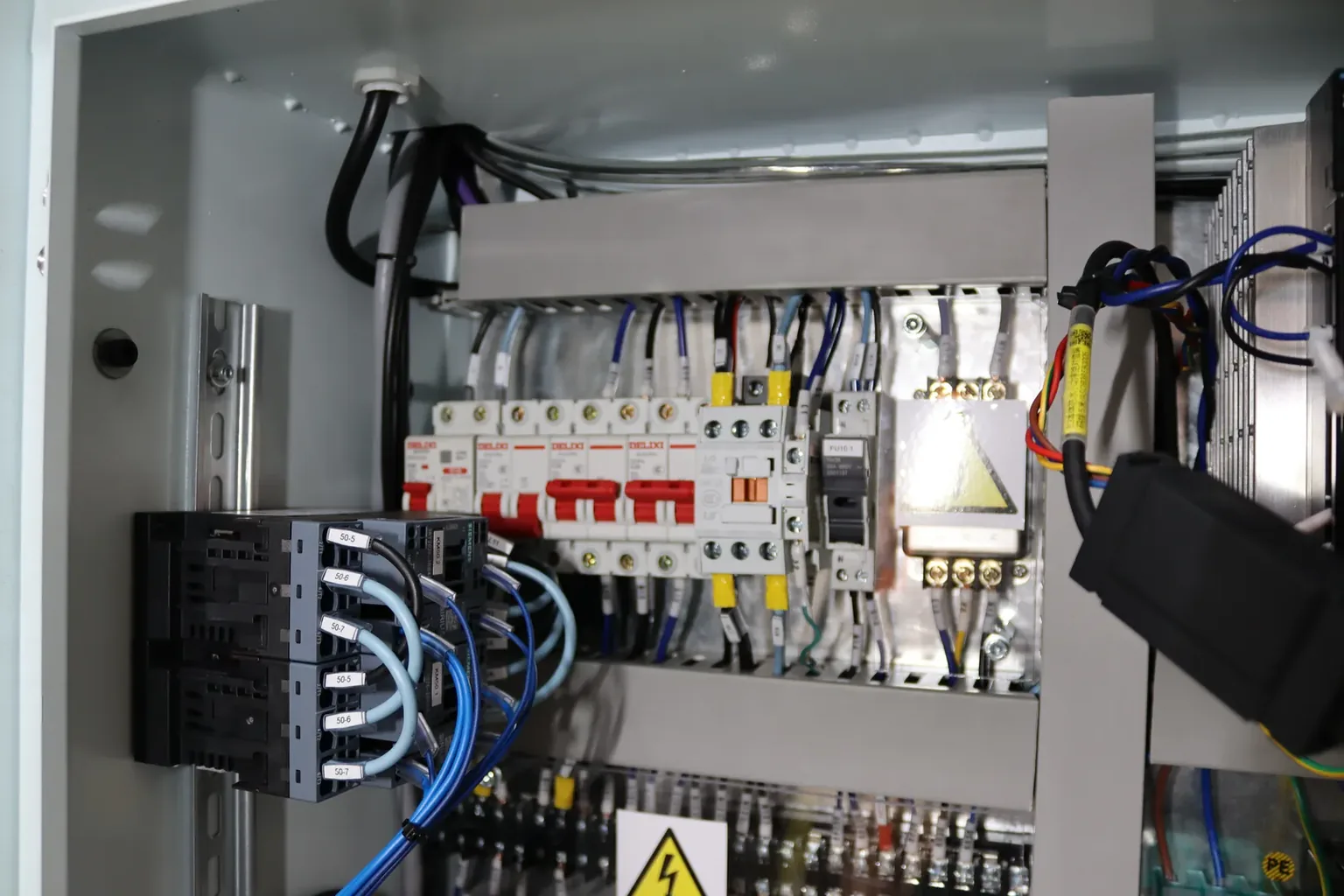

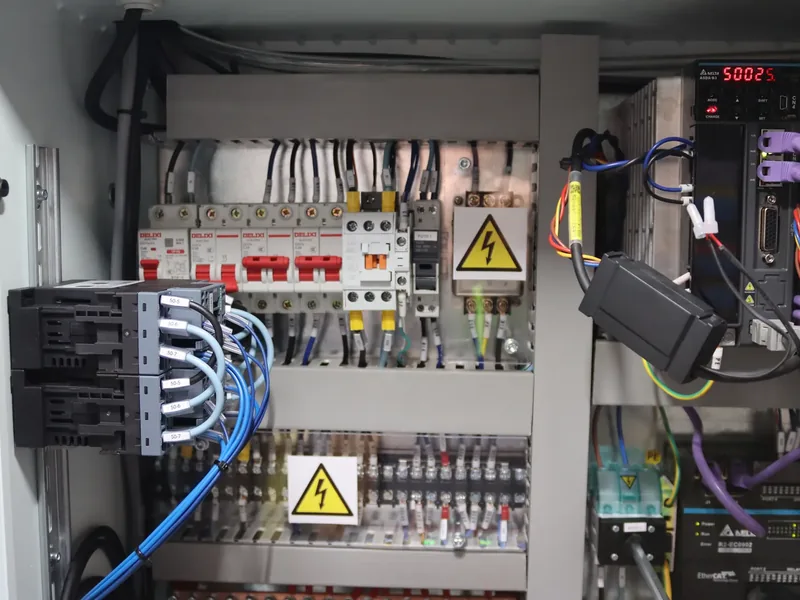

• taglio in sicurezza dei due inverter tramite logica STO con due teleruttori dedicati
• due teleruttori per il taglio di emergenza in sicurezza
• protezioni in plexiglass su misura per il ripristino del grado di protezione contro i contatti diretti

Controllo e interfaccia

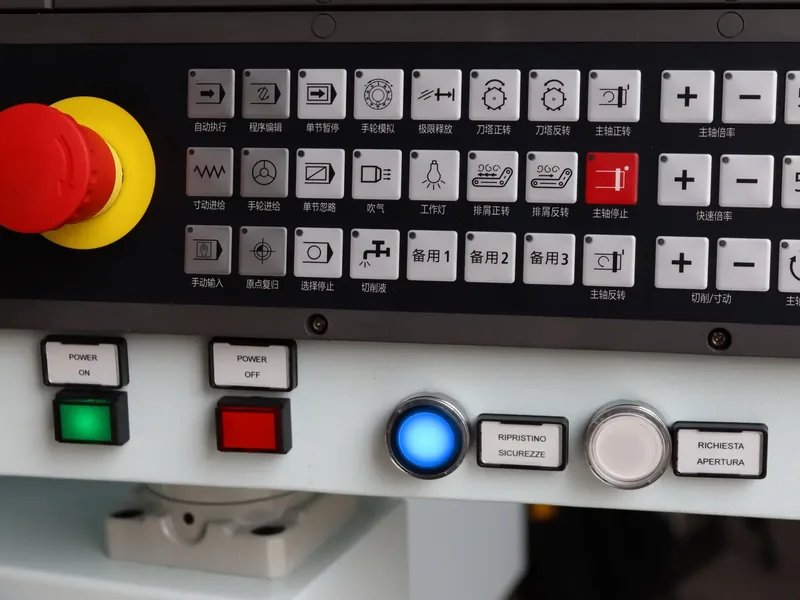

• pulsanti per la gestione delle funzioni di sicurezza: ripristino sicurezza e richiesta apertura porte
• controllo delle elettroserrature per l’apertura delle porte tramite pulsanti dedicati

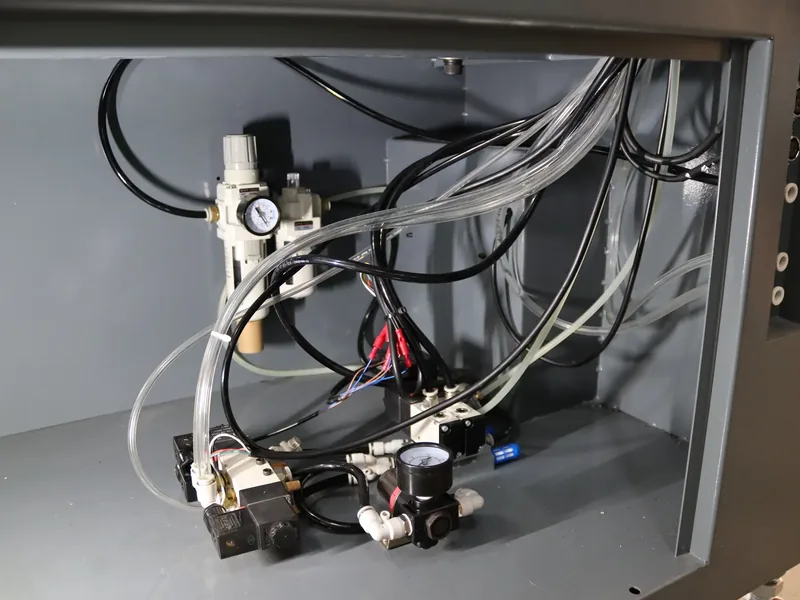

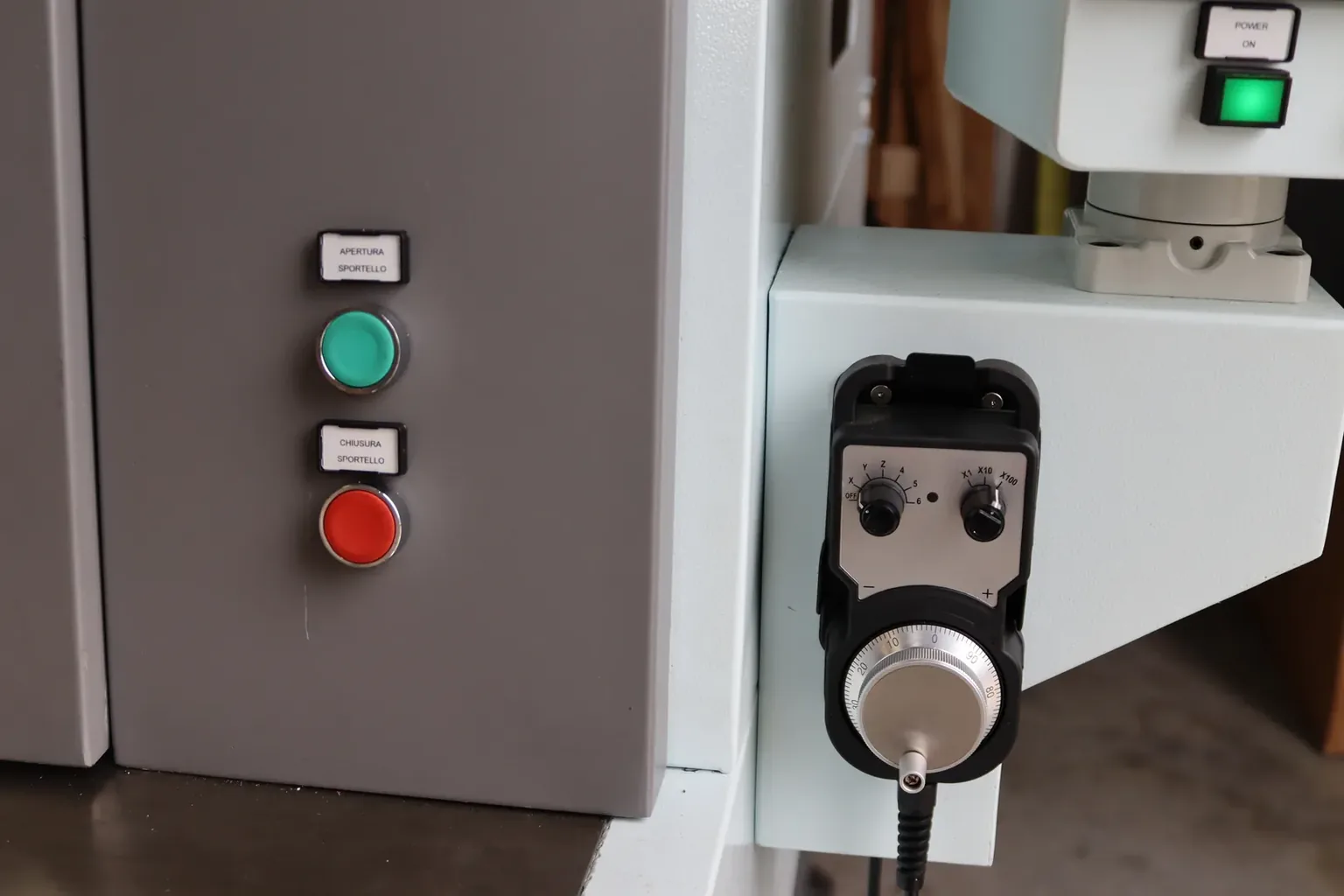

• gestione dello sportello frontale pneumatico tramite due pulsanti dedicati per apertura e chiusura

Software del PLC di sicurezza

Lo sviluppo software ha permesso di gestire:

• le logiche di emergenza e i consensi macchina
• il comando e il monitoraggio delle elettroserrature
• le protezioni attive e il ripristino delle condizioni di sicurezza
