Due quadri di distribuzione per un edificio aperto al pubblico
Per un edificio polifunzionale, con sale riunioni, spazi espositivi, coworking, laboratori e un’area bar, abbiamo costruito i due quadri elettrici di distribuzione dell’impianto: il quadro generale e il quadro della sala polifunzionale.

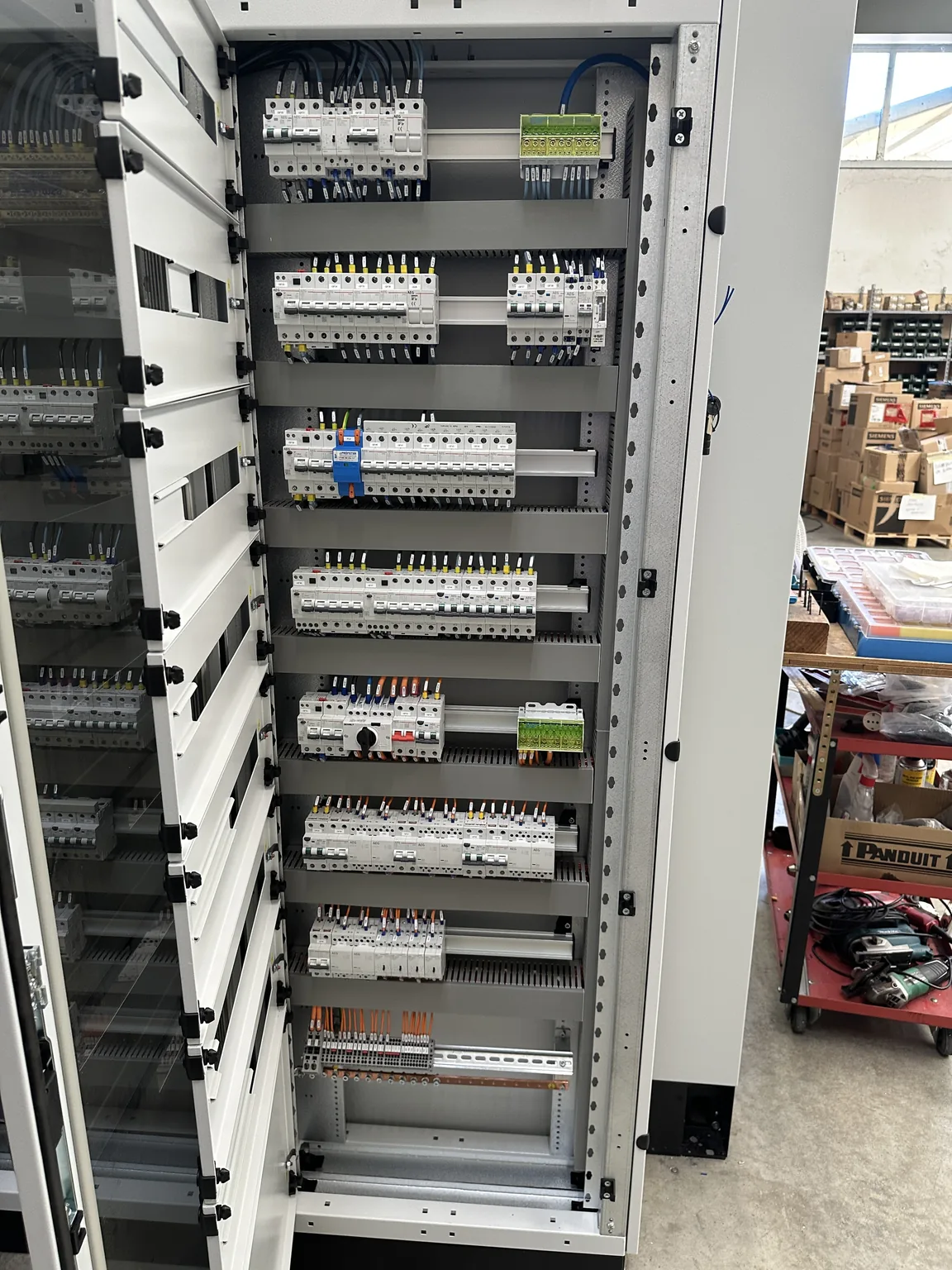

I quadri sono nati nella nostra officina sugli schemi elettrici del cliente, sono stati collaudati e poi consegnati al cliente, pronti da installare.
Il quadro generale

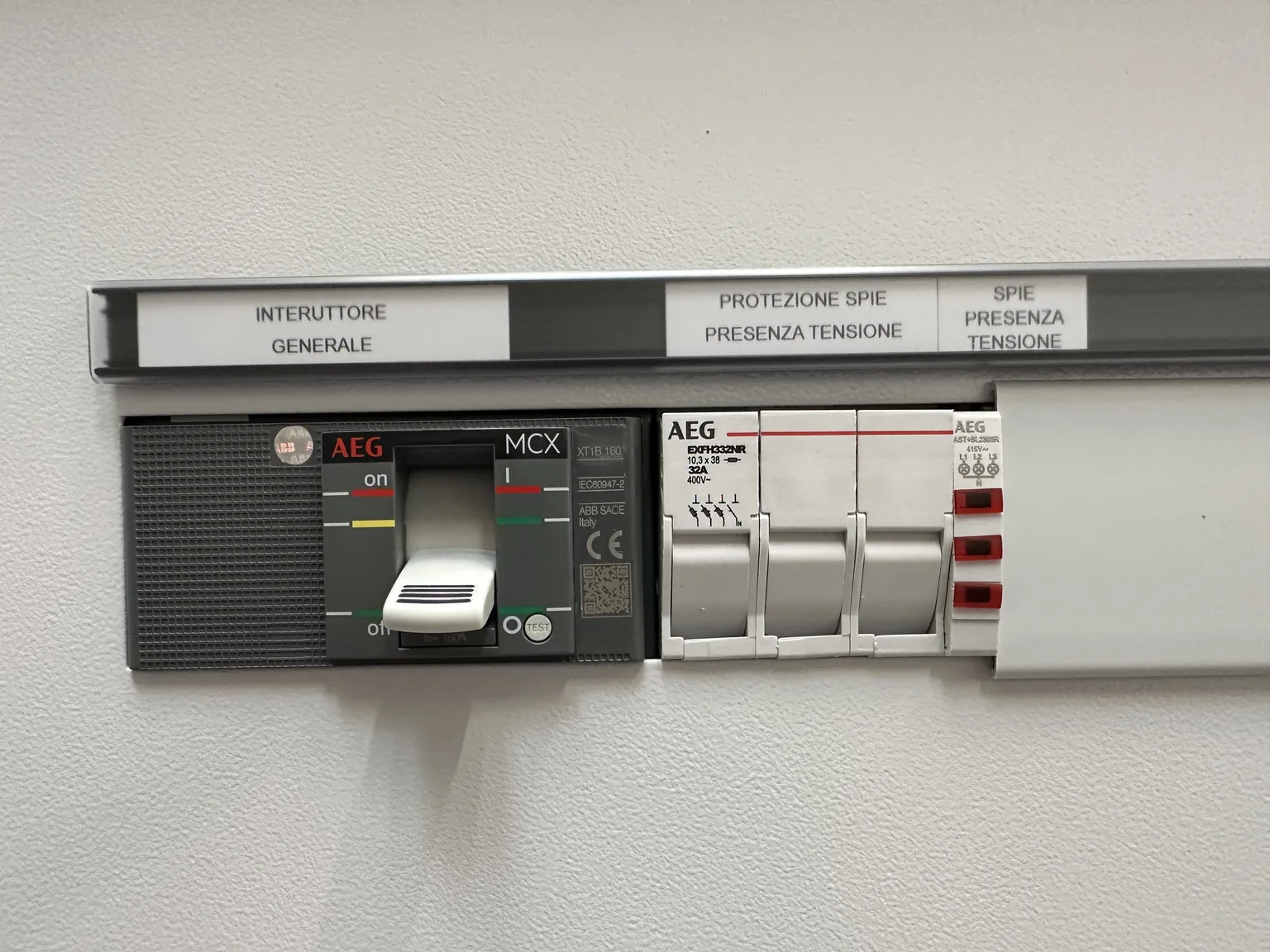

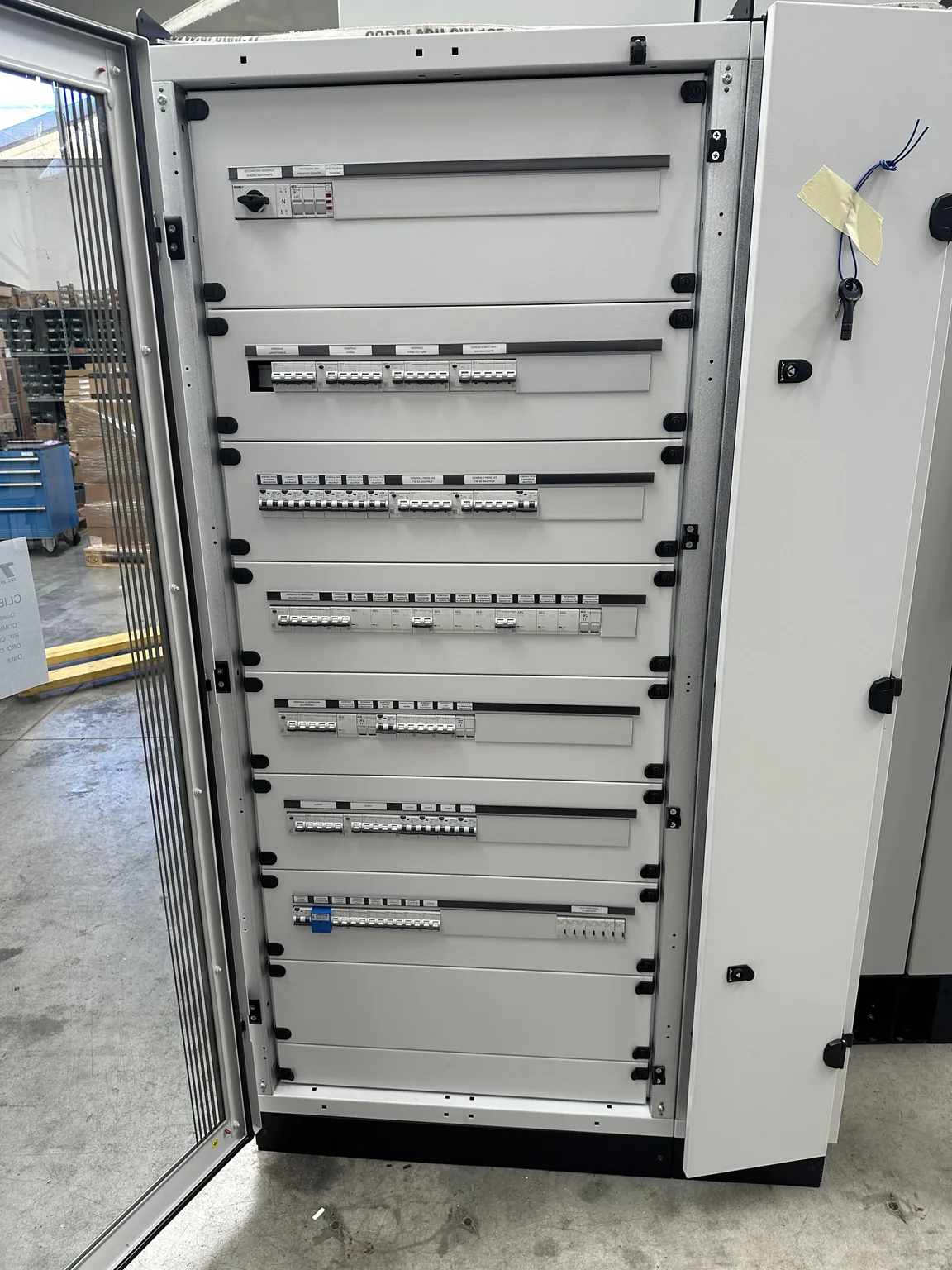

Il quadro generale riceve la linea in arrivo e la divide tra tutte le zone dell’edificio. Da qui partono, ognuna con la sua protezione, le linee di:
- illuminazione ordinaria, di emergenza ed esterna;
- prese delle sale, dei laboratori e dei servizi;
- unità esterne della climatizzazione e boiler elettrico;
- armadio rack dei dati e della telefonia, diffusione sonora, antintrusione e videosorveglianza.

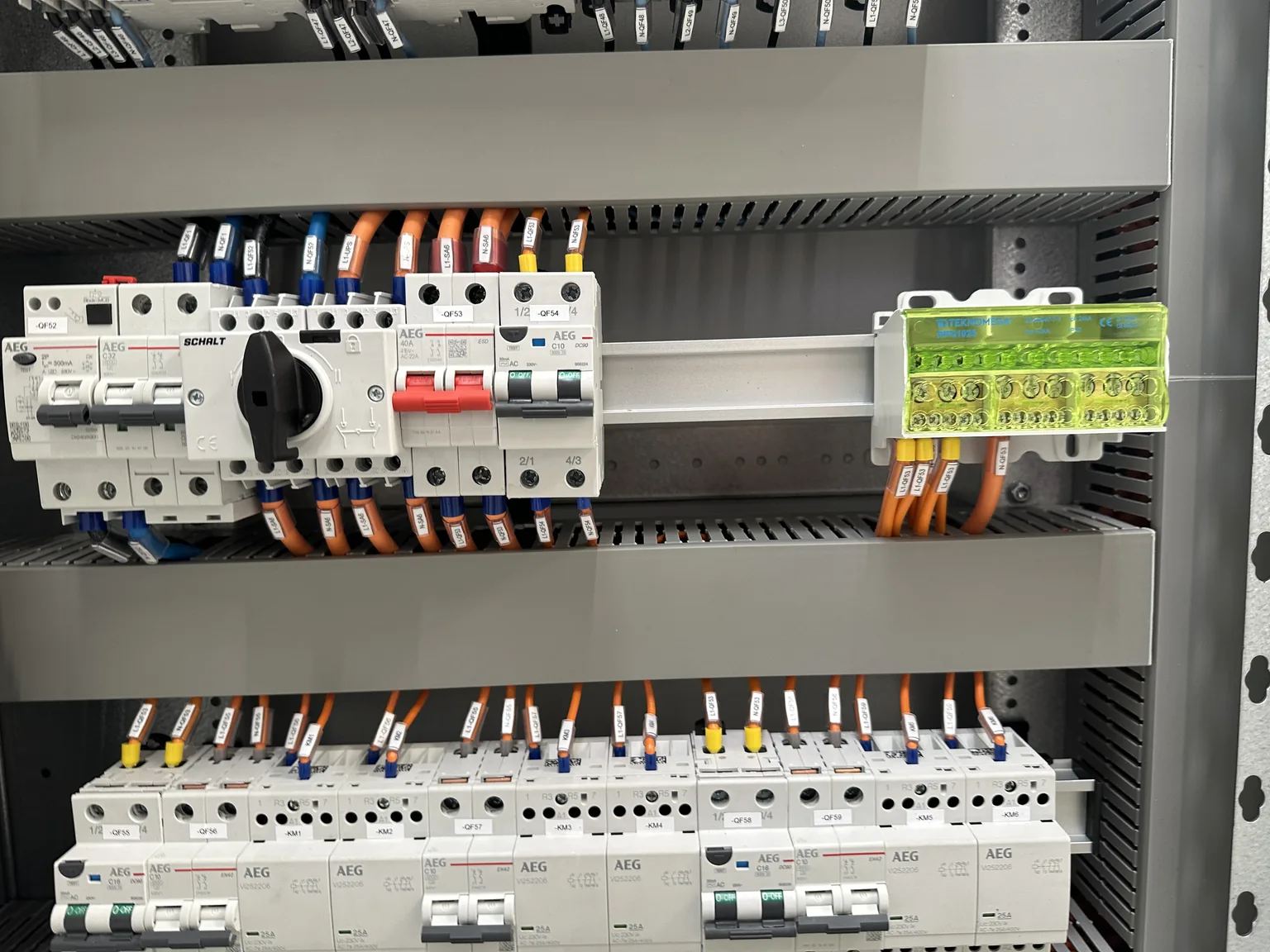

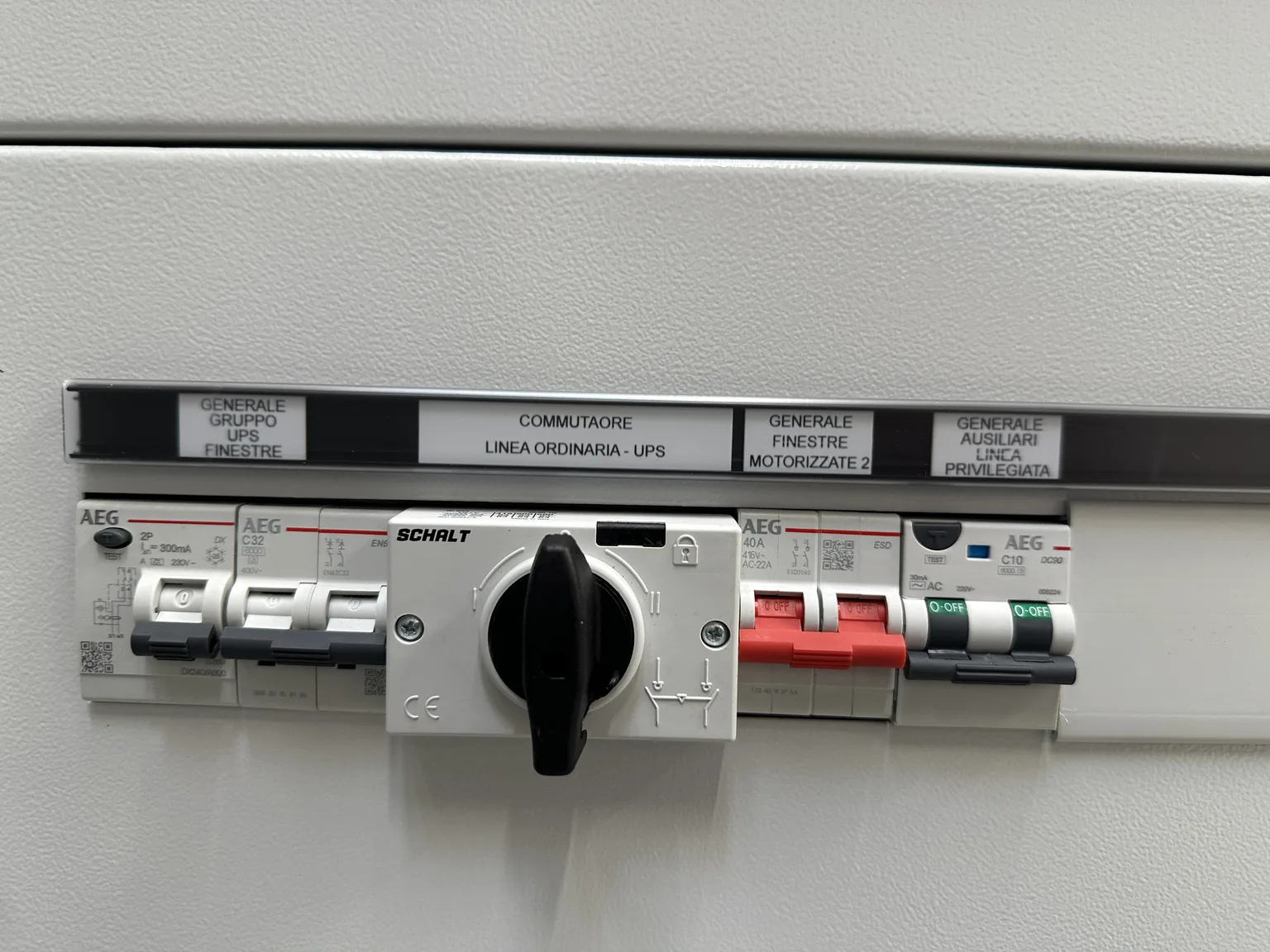

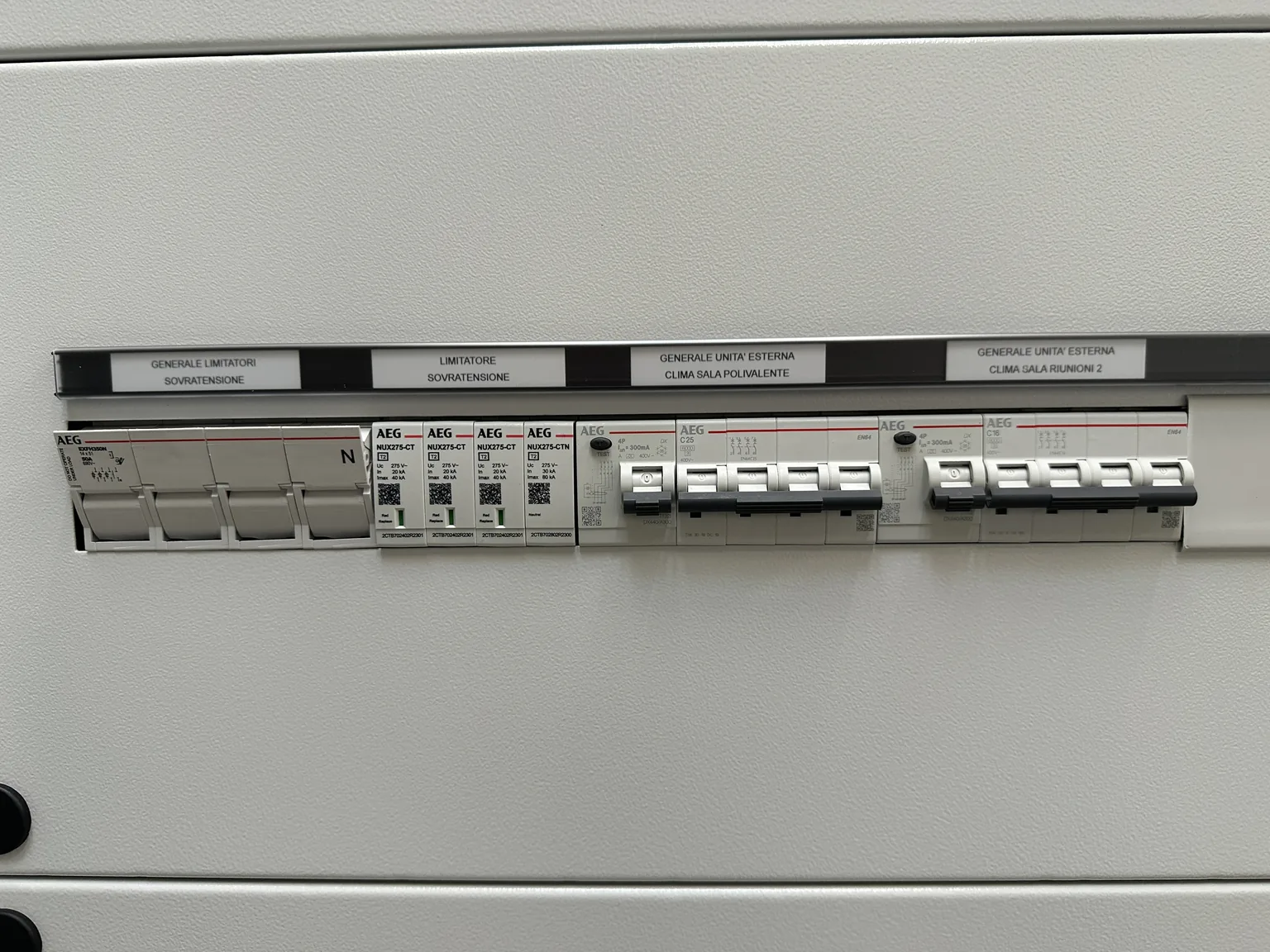

Le utenze che non devono mai restare senza corrente stanno su una linea privilegiata, con un commutatore tra rete ordinaria e UPS: da lì sono alimentate anche le finestre motorizzate, che si devono poter aprire in caso d’emergenza. Gli scaricatori di sovratensione proteggono le apparecchiature dell’edificio.
Il quadro della sala polifunzionale

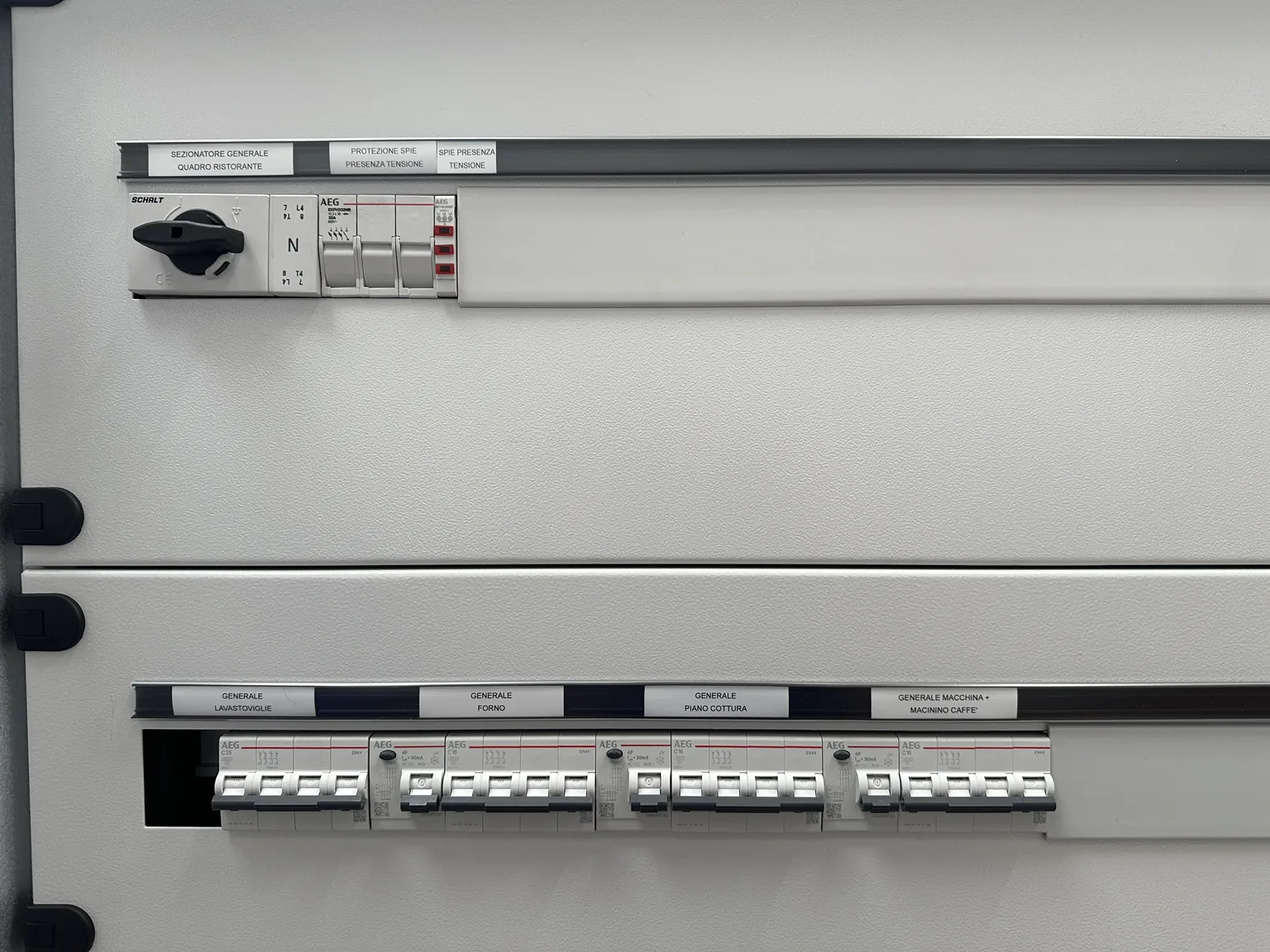

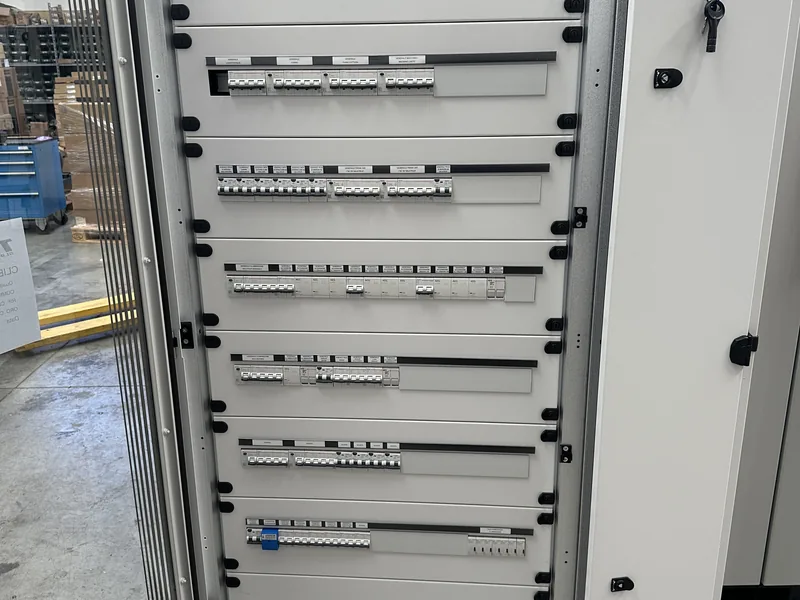

Il secondo quadro alimenta la sala polifunzionale e l’area bar: illuminazione con centralina DALI, prese CEE della sala, climatizzazione e le utenze della cucina, come forno, piano cottura, cappa, lavastoviglie e macchina del caffè.
Tutti e due i quadri sono costruiti secondo la CEI EN 61439-2, in carpenteria metallica con grado di protezione IP55.
Un quadro ordinato, facile da mantenere

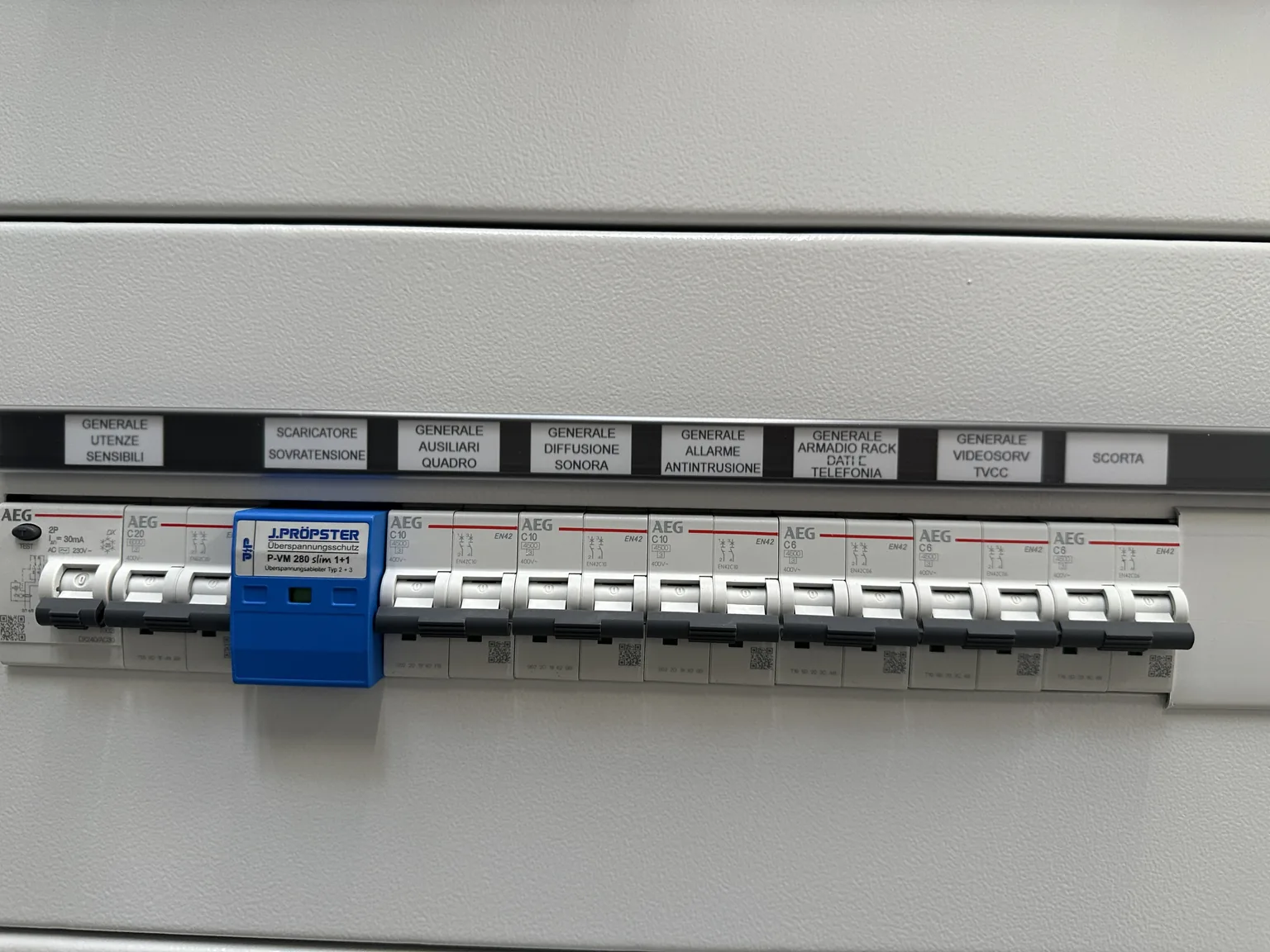

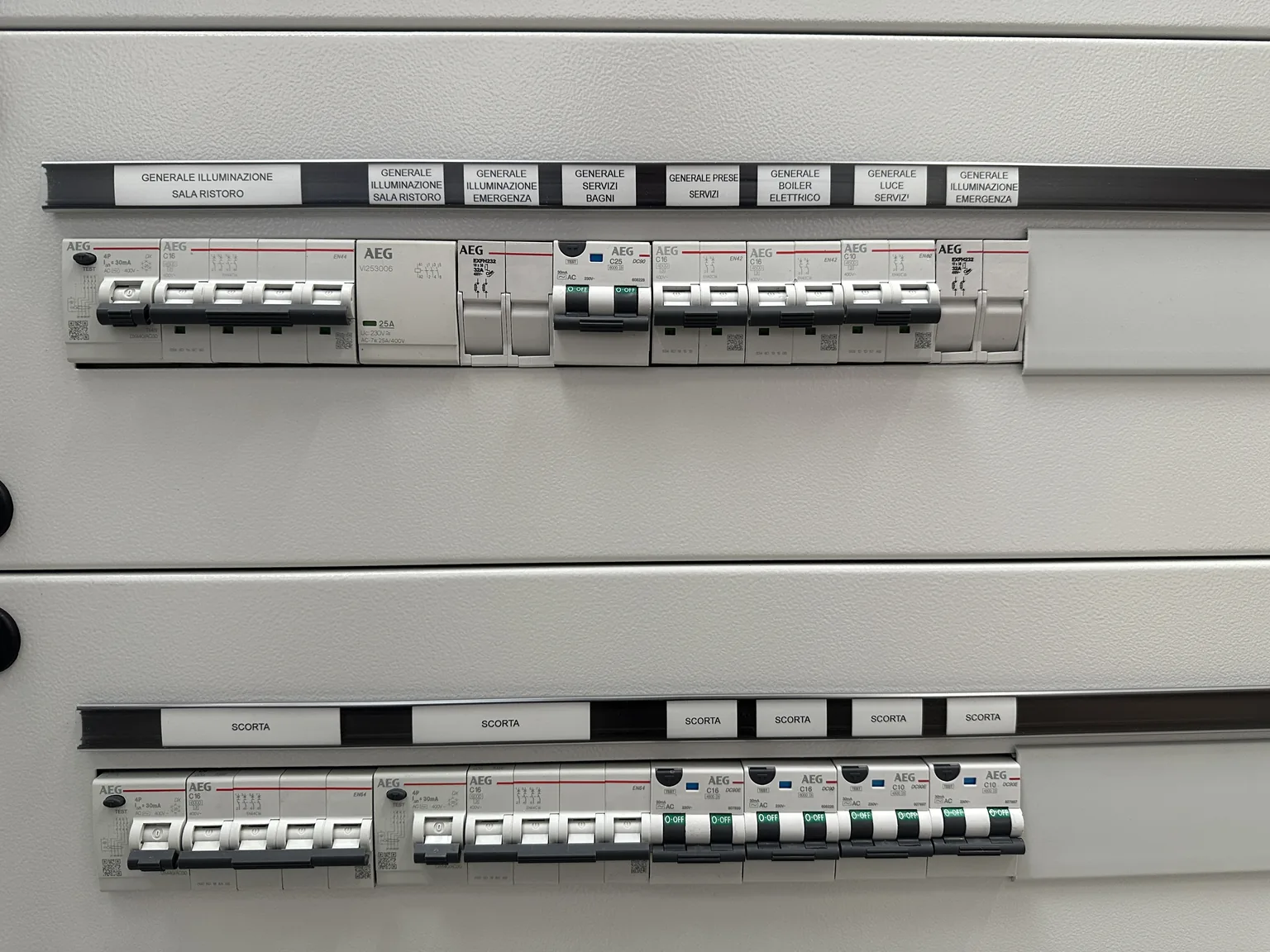

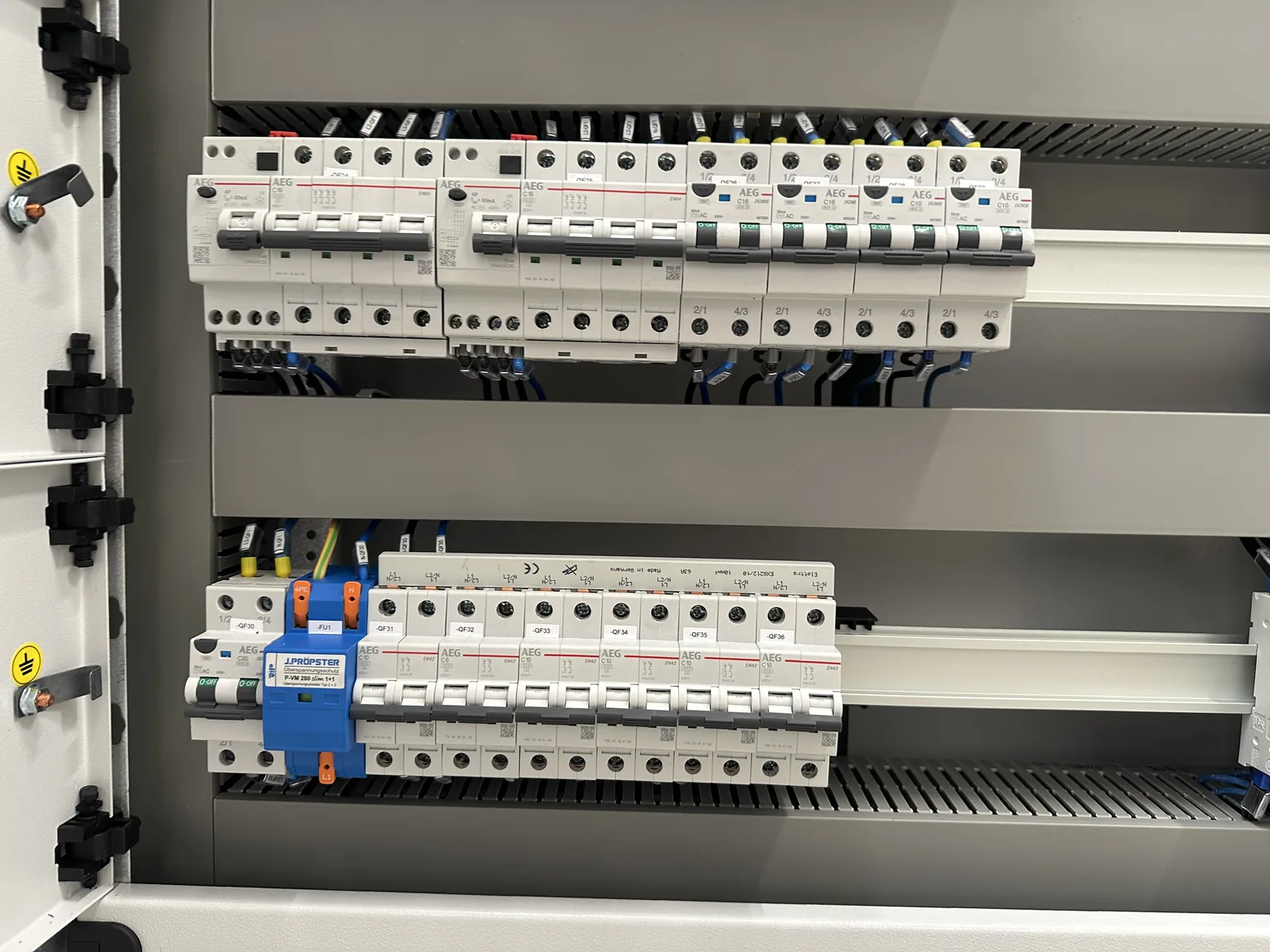

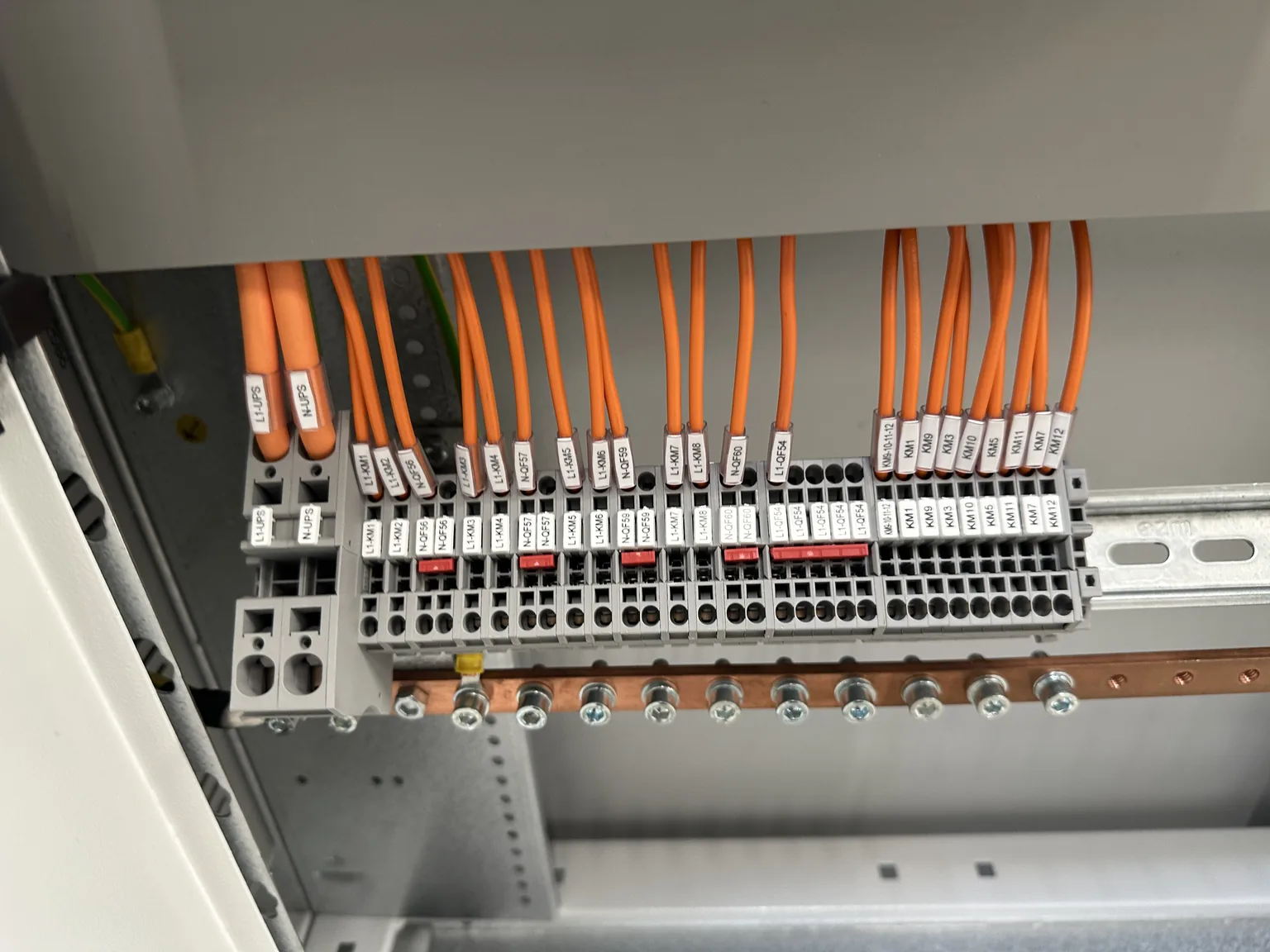

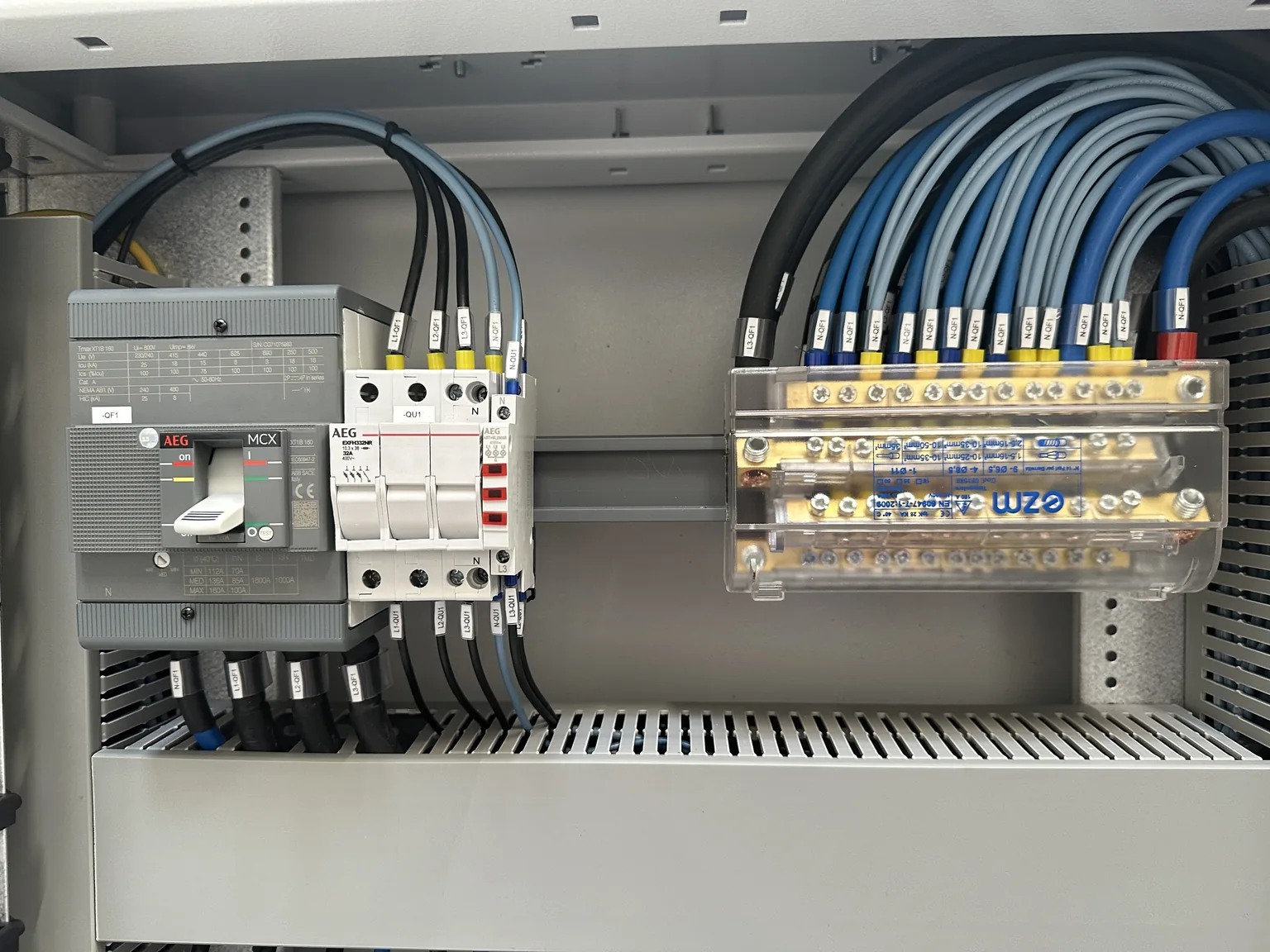

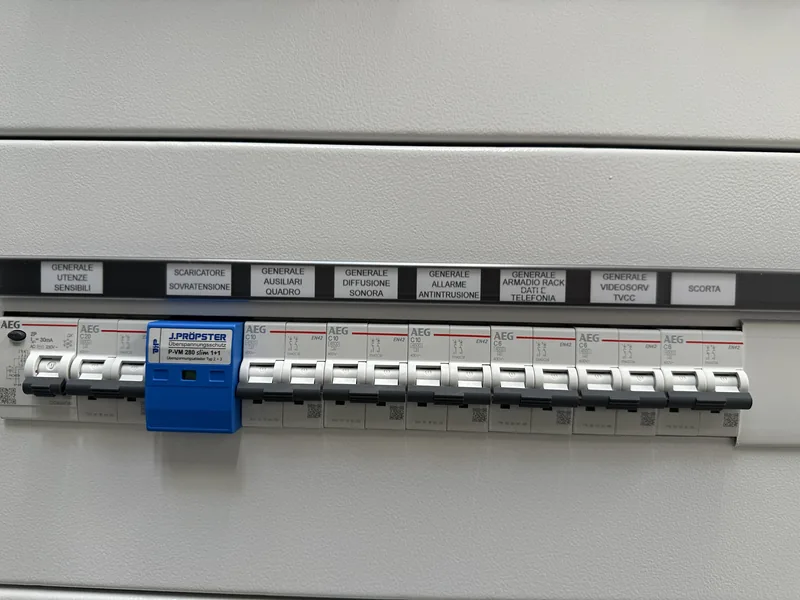

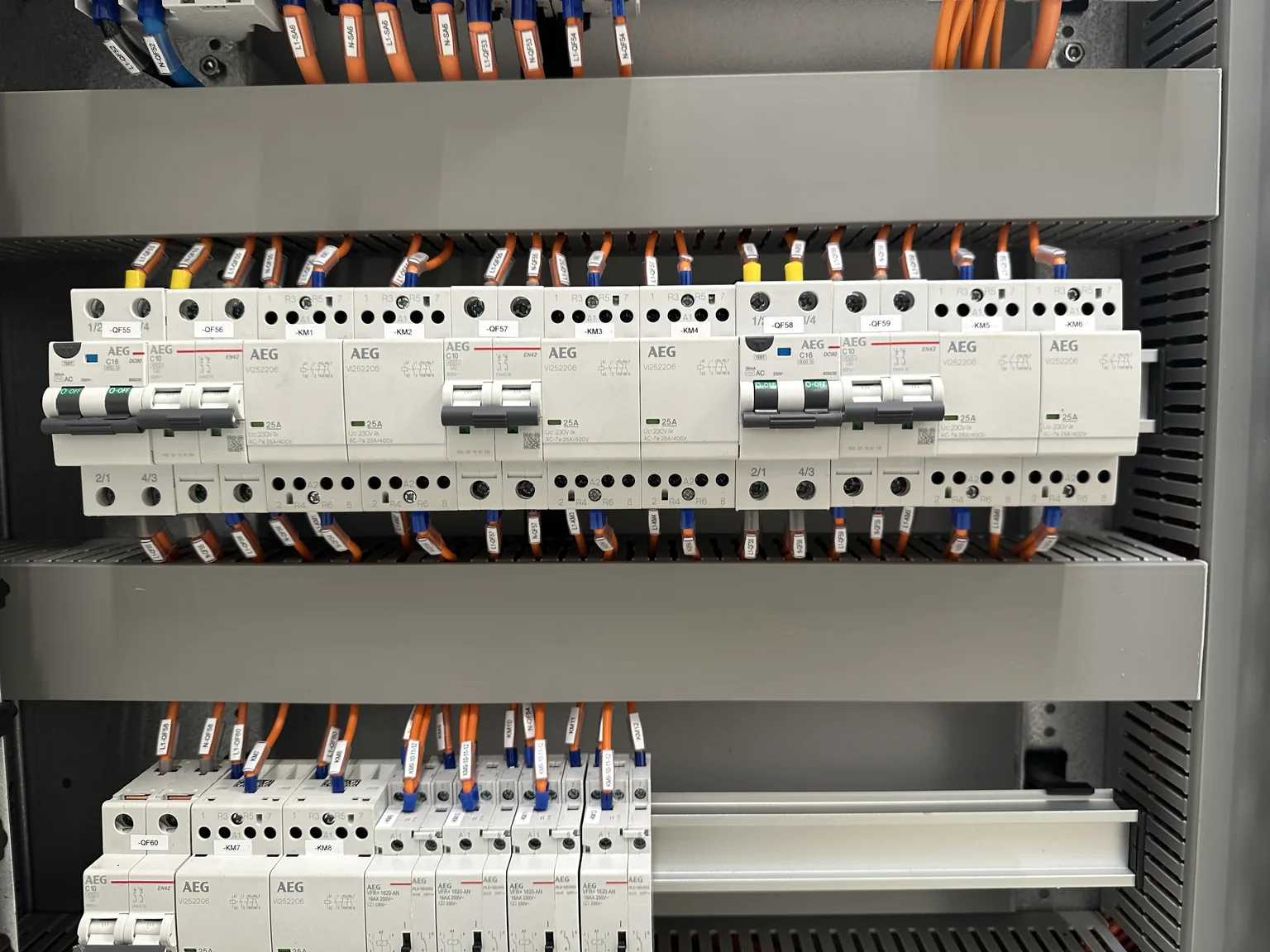

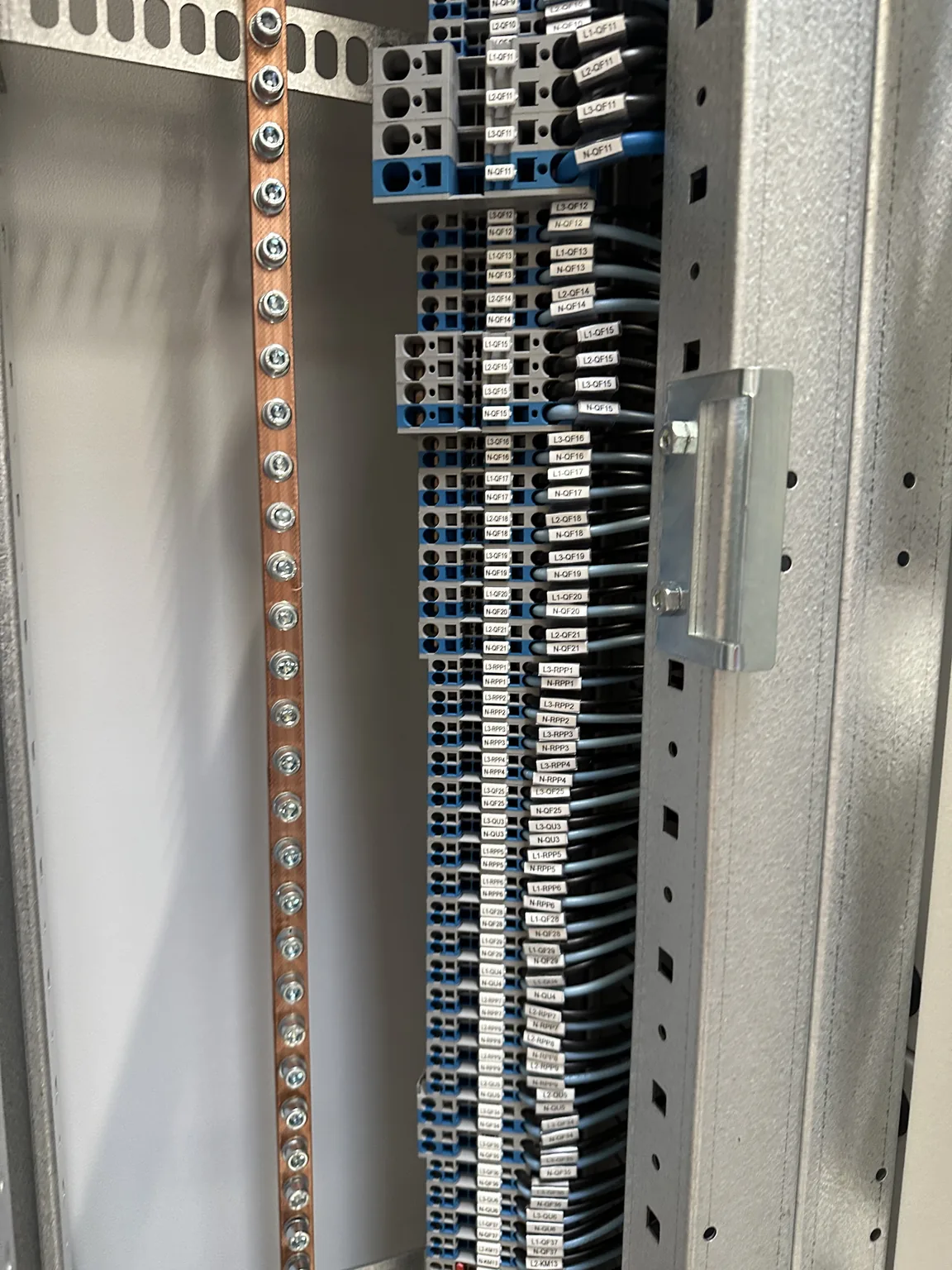

Ogni linea ha la sua targhetta sul fronte, con il nome dell’utenza: chi lavora sull’impianto trova subito l’interruttore giusto. Dietro i pannelli, ogni filo è numerato e ogni morsetto è siglato come negli schemi, così il quadro resta leggibile anche dopo anni.
Prima della consegna
Le masse sono collegate alla barra di terra in rame, porte comprese, con le loro trecce. Prima della spedizione ogni quadro viene collaudato in officina. Gli altri nostri lavori sono nella pagina della produzione di quadri elettrici.
