Tre carroponti interconnessi per l’iperammortamento
Nello stabilimento lavorano tre carroponti: uno da 20 t, uno da 32 t e uno con due carrelli da 16 e 8 t sullo stesso ponte. L’obiettivo era sapere quanto lavora davvero ognuno: per quanto tempo si muove, quanto peso solleva, quando c’è un’emergenza o un sovraccarico.
Il sistema raccoglie questi dati senza toccare i comandi. I carroponti si manovrano come prima e i dispositivi di sicurezza restano quelli originali. Con il sistema i tre carroponti diventano macchine interconnesse, uno dei requisiti dei beni 4.0 per l’iperammortamento.
Un altro progetto sui carroponti, con il cambio degli stampi tracciato dal pannello: Industria 4.0 Carroponte.
Un PLC e una cella di carico su ogni carroponte

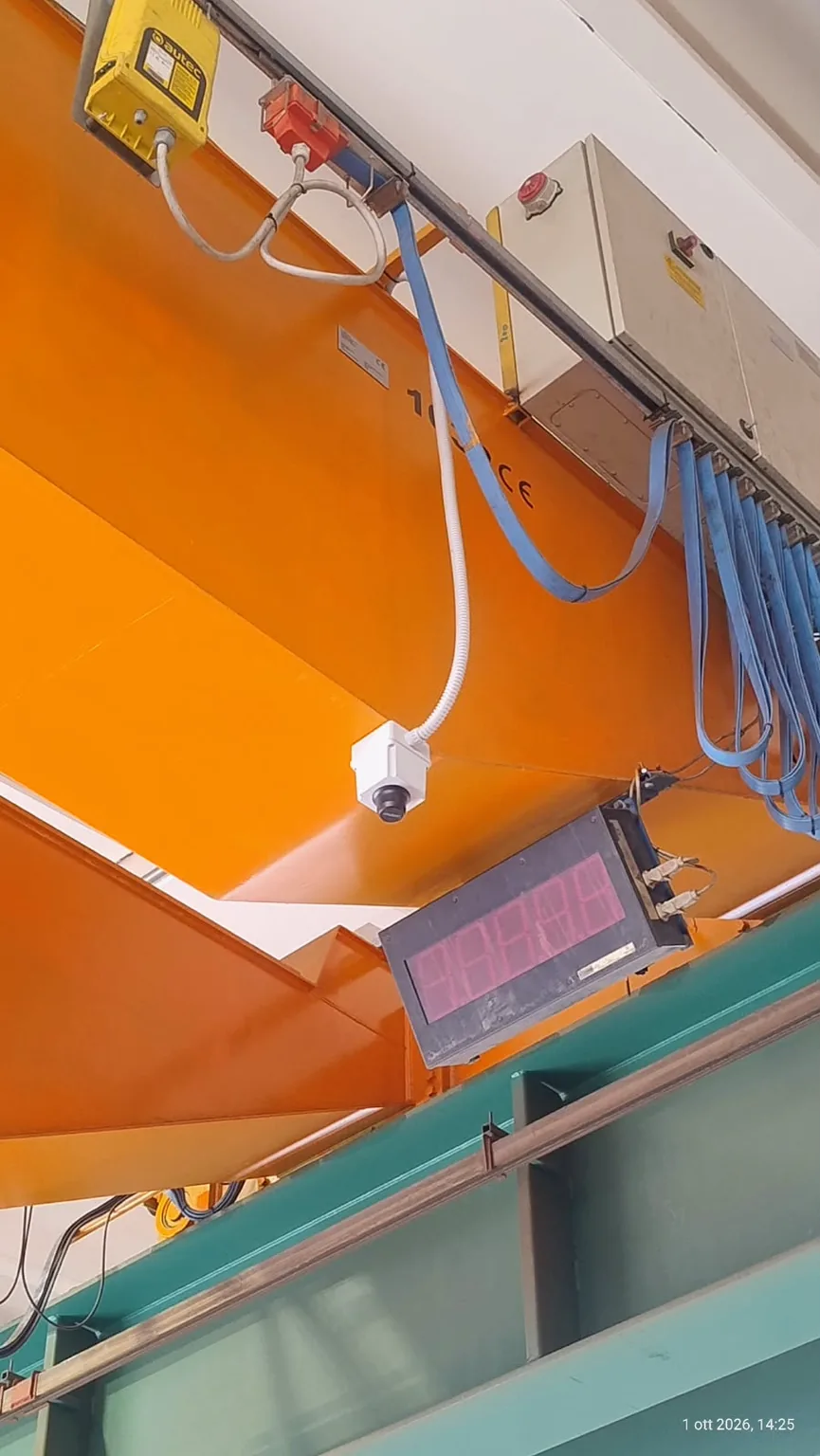

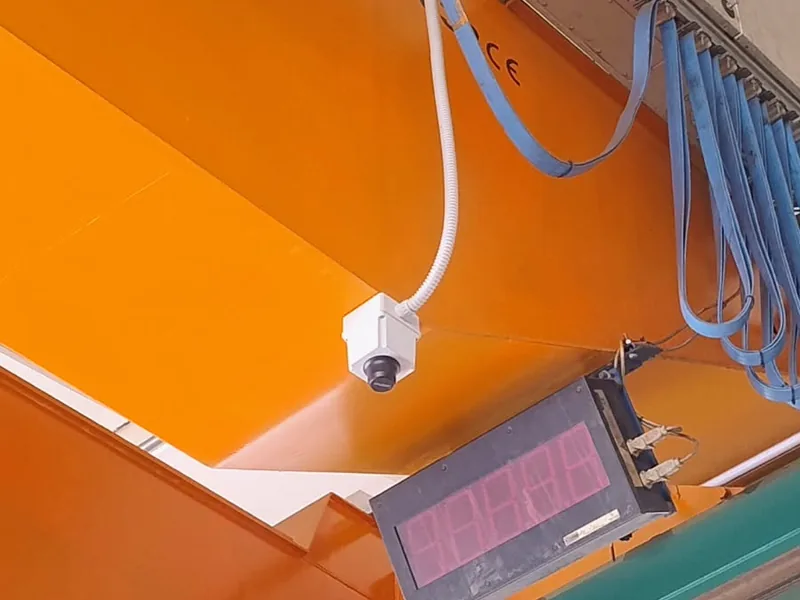

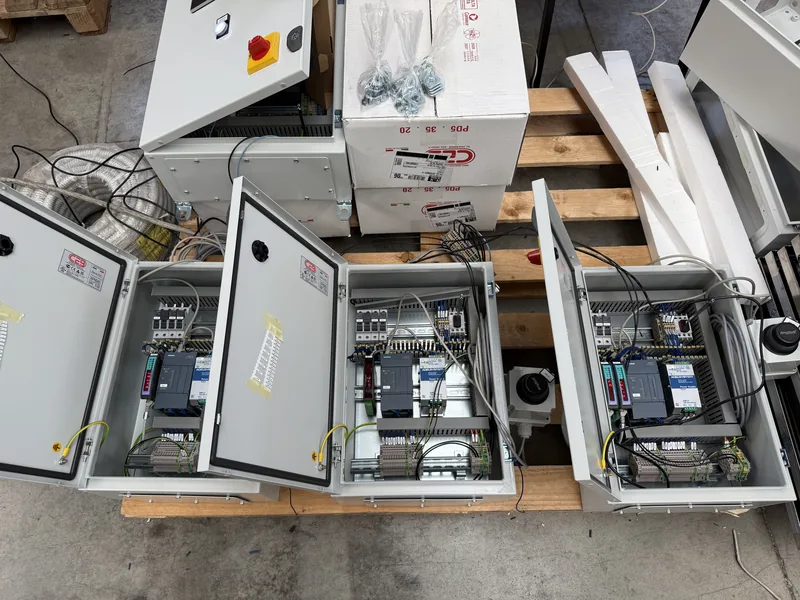

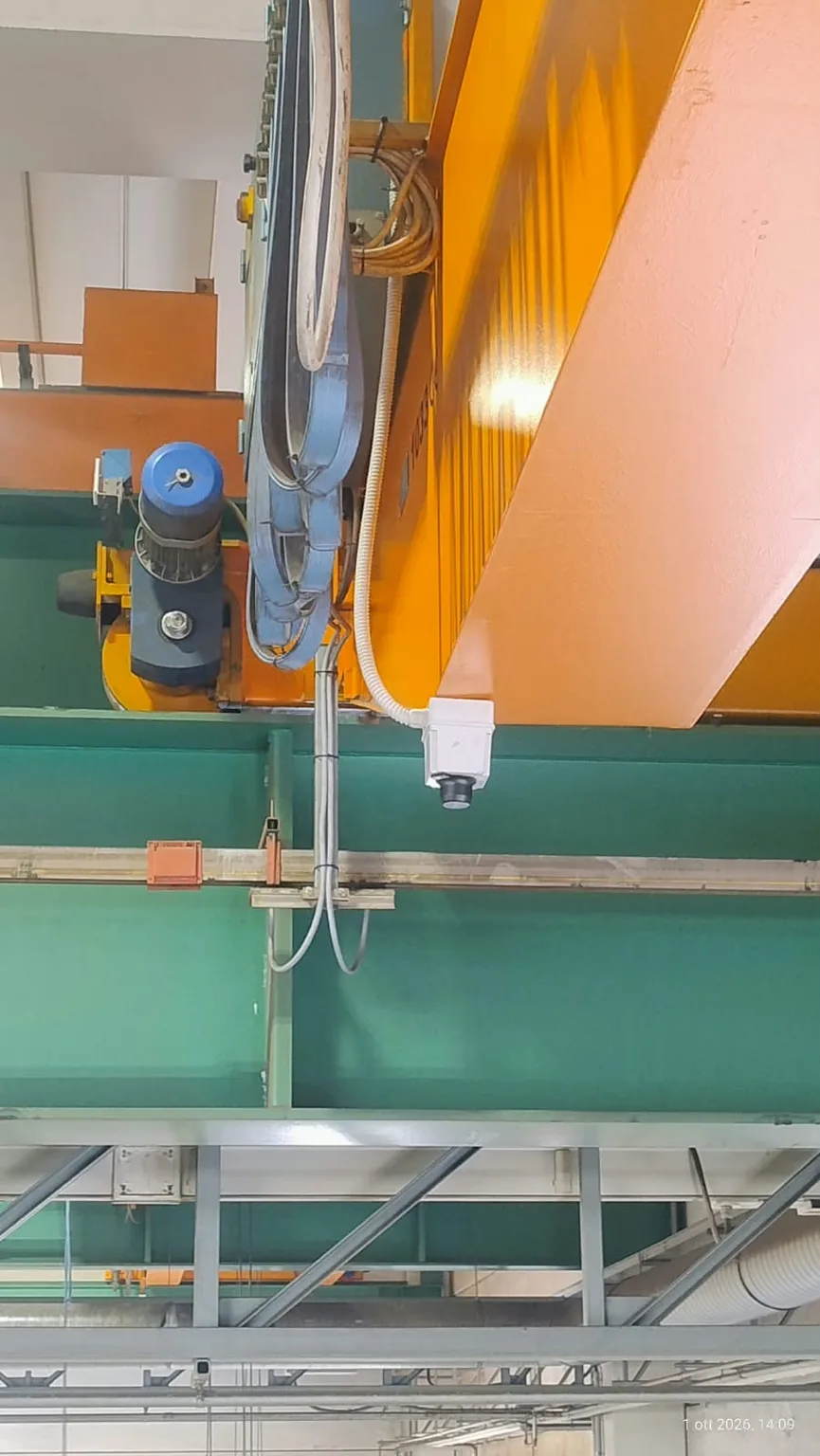

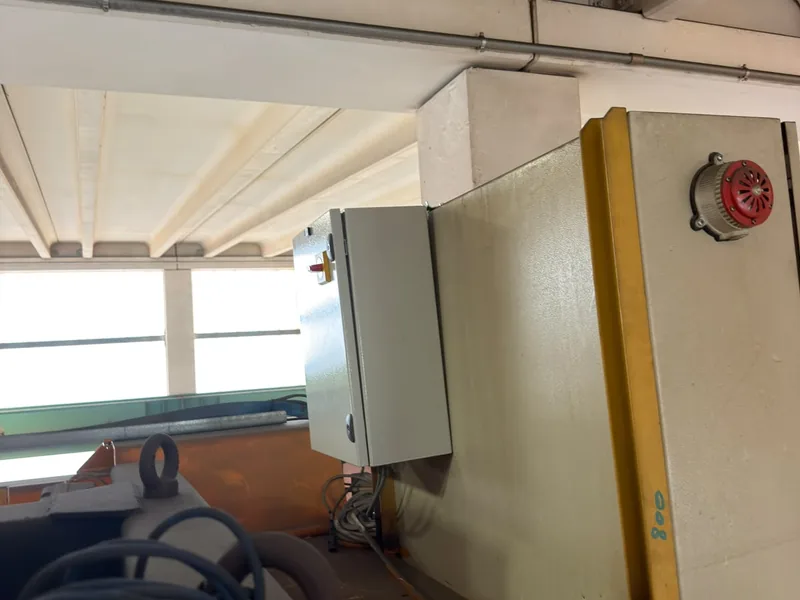

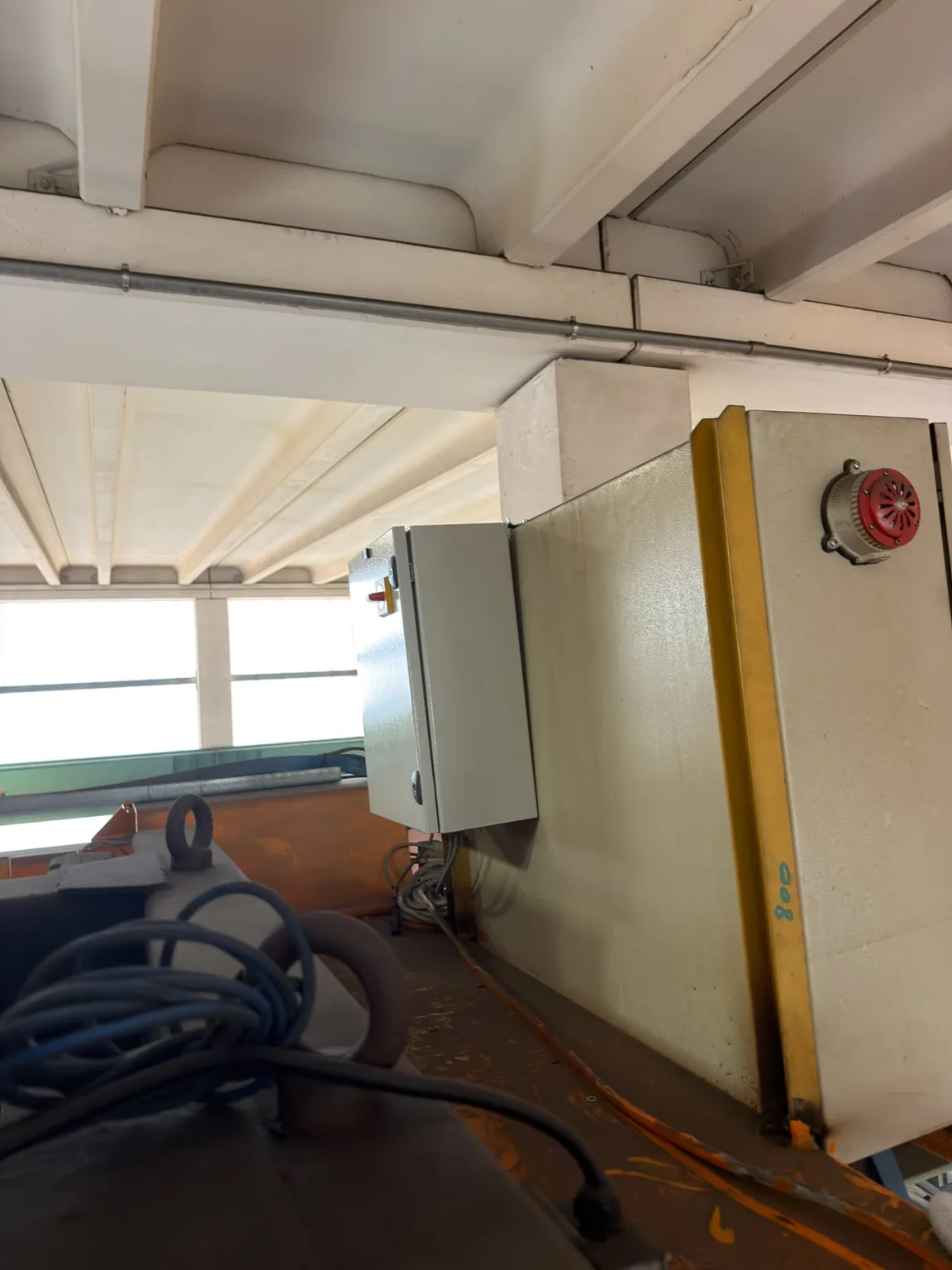

Su ogni carroponte abbiamo montato una cassetta elettrica con un PLC Siemens, che legge i comandi del carroponte e il peso misurato da una cella di carico sulla fune.
Per ogni carrello il PLC conta il tempo in movimento, il tempo con un carico al gancio, il carico sollevato nel tempo e il peso massimo della giornata.
Il collegamento WiFi con il quadro a terra
I PLC comunicano in WiFi con il quadro a terra, dove un pannello operatore Weintek mostra lo stato dei carroponti in tempo reale: il peso al gancio, i movimenti e gli allarmi.
Se il collegamento si interrompe, i dati restano nel PLC e la registrazione riprende quando torna.
I dati di ogni giornata
Ogni giorno il sistema registra per ogni carrello i tempi di lavoro, i tempi in carico, il carico medio e il carico massimo; ogni settimana i dati partono da soli verso il server del cliente.
Il PLC tiene anche un totale di vita di ogni carrello, che non si azzera: serve a valutare la vita residua dell’argano.
Allarmi e teleassistenza
Il pannello segnala allarmi e warning per ogni carroponte: guasti della pesatura, sovraccarico, emergenza. Sono segnalazioni e non fermano il carroponte; lo storico conserva data e ora di ogni messaggio.
Le celle si calibrano dal pannello, con un accesso riservato, e il sistema è predisposto per la teleassistenza.
